Роликовый подшипник NJ317 E.TVP2

Подшипник NJ317 E.TVP2

NJ317 E.TVP2 — Однорядный цилиндрический роликовый подшипник, импортное производство по ISO стандарту, размер 85x180x41 номер основного исполнения 317.

Производитель: FAG.

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

E = Увеличенная грузоподъемность. TVP = (сегментная сепаратор, код P) = сплошная оконная сепаратор из армированного стекловолокном полиамида PA66. Катание на роликах.

В наличии

Цена по запросу

Цена на подшипник зависит от:

  • Фирмы производителя
  • Наличия на складе (заказ)
  • Модификации подшипника
  • Требуемого количества

Модификации подшипника NJ317 E.TVP2

ОбозначениеМодификация
Q317
N317

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

UK317
UC317
EX317
NJ317

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

5-317
NU317

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

NH317
QJ317

Шарикоподшипник с четырехточечным контактом.

BL 317
N317EM

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

N317 E

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

Е = Увеличенная грузоподъемность.

NUP317

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, внутреннее — один борт и одно свободное фланцевое кольцо. Основные размеры по DIN 5412-1, относится к подтипу фиксированные подшипники, разъемные, с сепаратором.

NJ317R

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

R = Наружное кольцо с фланцем .

NU317R

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

R = Наружное кольцо с фланцем .

NF 317

Внутреннем кольце с двойным фланцем, внешнее с одним.

NP 317
UC317G2

G2 = установка с нормальным преднатягом.

UC317L3

L = массивный сепаратор из лёгкого сплава.

UC317D1

D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется.

EX317G2

G2 = установка с нормальным преднатягом.

NH317 E

Е = Увеличенная грузоподъемность.

NUP317R

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, внутреннее — один борт и одно свободное фланцевое кольцо. Основные размеры по DIN 5412-1, относится к подтипу фиксированные подшипники, разъемные, с сепаратором.

R = Наружное кольцо с фланцем .

UK317+H

H = высокая, узкая каретка для двухрядного шарикоподшипника и направляющей в сборе.

NF317 E

Внутреннем кольце с двойным фланцем, внешнее с одним.

Е = Увеличенная грузоподъемность.

UK317D1

D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется.

UK317L3

L = массивный сепаратор из лёгкого сплава.

NP317 E

Е = Увеличенная грузоподъемность.

N317ECP

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

ЕС = эксцентриковый фиксатор воротника с утопленным внутренним кольцом на одной стороне.

N317 EM1

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

UK317G2H

G2 = установка с нормальным преднатягом.

NU 317 E

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

Е = Увеличенная грузоподъемность.

N317 EMB

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

MB = Обработанный латунный сепаратор с внутренним кольцом.

UEL317D1

D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется.

NJ 317 E

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

Е = Увеличенная грузоподъемность.

UCS317D1

D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется.

UC317-52
EX317-52
BL 317 Z

Металлический экран с одной стороны.

NJ317 EM

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

NU 317 W

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

W = Без кольцевой канавки и смазочных отверстий в наружном кольце.

NUP317EM

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, внутреннее — один борт и одно свободное фланцевое кольцо. Основные размеры по DIN 5412-1, относится к подтипу фиксированные подшипники, разъемные, с сепаратором.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

NU 317 M

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

M = массивный латунный сепаратор.

QJ317N2MA

Шарикоподшипник с четырехточечным контактом.

MA = Механически обработанный латунный сепаратор, центрируемый по наружному кольцу.

BL 317 ZZ

ZZ = Два металлических экрана.

NU317 ECP

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

ЕС = эксцентриковый фиксатор воротника с утопленным внутренним кольцом на одной стороне.

QJ 317 N2

Шарикоподшипник с четырехточечным контактом.

N2 = Два установочных паза (выемки) на расстоянии 180 градусов в одной боковой поверхности наружного кольца или шайбе корпуса.

N317-E-M6

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

NJ317EG15

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

E = Увеличенная грузоподъемность. G15 = Формованная литьевая клетка из армированного стекловолокном полиамида 6,6, с вращающимся элементом по центру.

Профессиональная консультация + 7 499 372 16 50

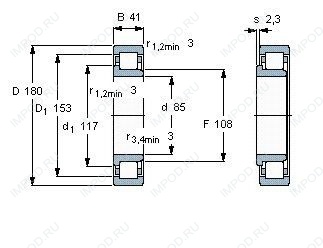

Технические характеристики подшипника NJ317 E.TVP2

Габаритные размеры

dВнутренний диаметр
85мм
BШирина
41мм
DВнешний диаметр
180мм
mМасса
4.71 кг

Размеры и геометрические характеристики

Размер (D1)
152.7мм
Размер (d1)
117.8мм
Размеры
85x180x41мм
r1Монтажная фаска наружного (фланцевого) кольца
3мм
rРадиус наружней фаски
3мм

Нагрузка и ресурс

CrДинамическая радиальная грузоподъемность
320000 NкН
C0rСтатическая радиальная грузоподъемность
300000 NN
CurНагрузка предела усталости радиальная
53000 NN
nGПредельная частота вращения
4550 1/min1/min
nBБазовая тепловая частота вращения
4000 1/min1/min

Присоединительные размеры

da min.Размер сопряженных деталей
99мм
Da max.Размер сопряженных деталей
166мм
ra max.Размер сопряженных деталей
2.5мм
da max.Размер сопряженных деталей
106мм
Осевое перемещение из среднего положения (s)
1.3мм

Конструкция и исполнение

Модификация
подшипник NJ317 E.M1/NJ317 E.M1.C3/NJ317 E.M1A/NJ317 E.TVP2/NJ317 E.TVP2.C3/NJ317 E.TVP3/NJ317 E.TVP3.C3/NJ317 ECM/C3

Прочие характеристики

F
108мм
dc min.
119мм

Аналоги по размеру 85x180x41

Подшипник роликовый сферический 20317 (FAG, ISO)

Подшипник роликовый сферический 21317 (SKF, ISB, NTN)

Подшипник шариковый двухрядный самоустанавливающийся 1317 (FAG, CRAFT, ISB, NACHI, SNR)

Подшипник роликовый радиальный с короткими цилиндрическими роликами без бортов на наружном кольце 2317 (ГПЗ-4)

Подшипник шариковый однорядный радиально-упорный 7317 B.MP.UA (FAG)

Подшипник шариковый однорядный радиально-упорный 7317 B.TVP (FAG)
