Роликовый подшипник NJ314 E.TVP3

Подшипник NJ314 E.TVP3

NJ314 E.TVP3 — Цилиндрический роликоподшипник, импортное производство по ISO стандарту, размер 70x150x35 номер основного исполнения 314.

Производится брендами: FAG, NKE.

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

E = Увеличенная грузоподъемность. TVP = (сегментная сепаратор, код P) = сплошная оконная сепаратор из армированного стекловолокном полиамида PA66. Катание на роликах.

В наличии

Цена по запросу

Цена на подшипник зависит от:

  • Фирмы производителя
  • Наличия на складе (заказ)
  • Модификации подшипника
  • Требуемого количества

Модификации подшипника NJ314 E.TVP3

ОбозначениеМодификация
N314

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

Q314
NU314

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

NJ314

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

UC314
EX314
QJ314

Шарикоподшипник с четырехточечным контактом.

NH314
W314PP

P = Литой сепаратор из стеклонаполненного полиамида 6,6, центрируемый по телам качения.

BL 314
NUP314

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, внутреннее — один борт и одно свободное фланцевое кольцо. Основные размеры по DIN 5412-1, относится к подтипу фиксированные подшипники, разъемные, с сепаратором.

NU314T

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

T = Механически обработанный сепаратор из текстолита, центрируемый по телам качения.

N314 E

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

Е = Увеличенная грузоподъемность.

NF 314

Внутреннем кольце с двойным фланцем, внешнее с одним.

NP 314
NJ314R

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

R = Наружное кольцо с фланцем .

NU314R

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

R = Наружное кольцо с фланцем .

NF314E

Внутреннем кольце с двойным фланцем, внешнее с одним.

Е = Увеличенная грузоподъемность.

NJ314EM

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

NH314 E

Е = Увеличенная грузоподъемность.

NP314 E

Е = Увеличенная грузоподъемность.

EX314G2

G2 = установка с нормальным преднатягом.

NUP314R

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, внутреннее — один борт и одно свободное фланцевое кольцо. Основные размеры по DIN 5412-1, относится к подтипу фиксированные подшипники, разъемные, с сепаратором.

R = Наружное кольцо с фланцем .

UC314L3

L = массивный сепаратор из лёгкого сплава.

UC314G2

G2 = установка с нормальным преднатягом.

UC314D1

D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется.

QJ314NR

Шарикоподшипник с четырехточечным контактом.

Стопорное кольцо и проточка под него в наружном кольце подшипника.

UC314-43
UC314-44
UCS314D1

D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется.

UEL314D1

D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется.

EX314-43
EX314-44
NJ 314 E

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

Е = Увеличенная грузоподъемность.

BL 314 Z

Металлический экран с одной стороны.

N314 ECM

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

EC = Оптимизированная внутренняя конструкция, включающая больше и / или более крупные ролики и с модифицированным контактом ролика / концевого фланца. M = Механически обработанный латунный сепаратор, центрируемый по роликам.

NU 314 E

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

Е = Увеличенная грузоподъемность.

QJ314 MA

Шарикоподшипник с четырехточечным контактом.

MA = Механически обработанный латунный сепаратор, центрируемый по наружному кольцу.

NJ314ECP

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

ЕС = эксцентриковый фиксатор воротника с утопленным внутренним кольцом на одной стороне.

N314EG15

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

E = Увеличенная грузоподъемность. G15 = Формованная литьевая клетка из армированного стекловолокном полиамида 6,6, с вращающимся элементом по центру.

NUP314EM

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, внутреннее — один борт и одно свободное фланцевое кольцо. Основные размеры по DIN 5412-1, относится к подтипу фиксированные подшипники, разъемные, с сепаратором.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

BL 314 ZZ

ZZ = Два металлических экрана.

NUP 314 E

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, внутреннее — один борт и одно свободное фланцевое кольцо. Основные размеры по DIN 5412-1, относится к подтипу фиксированные подшипники, разъемные, с сепаратором.

Е = Увеличенная грузоподъемность.

N314-E-M6

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

NJ314EG15

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

E = Увеличенная грузоподъемность. G15 = Формованная литьевая клетка из армированного стекловолокном полиамида 6,6, с вращающимся элементом по центру.

NJ314 ECJ

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

EC = Оптимизированная внутренняя конструкция, включающая больше и / или более крупные ролики и с модифицированным контактом ролика / концевого фланца. J = Прессованная стальная клетка, по центру ролика, не закаленная.

QJ314N2MA

Шарикоподшипник с четырехточечным контактом.

MA = Механически обработанный латунный сепаратор, центрируемый по наружному кольцу.

NU314EG15

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

E = Увеличенная грузоподъемность. G15 = Формованная литьевая клетка из армированного стекловолокном полиамида 6,6, с вращающимся элементом по центру.

QJ314-MPA

Шарикоподшипник с четырехточечным контактом.

MPA = Механически обработанный латунный сепаратор.

N 314 ECP

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

ЕС = эксцентриковый фиксатор воротника с утопленным внутренним кольцом на одной стороне.

Профессиональная консультация + 7 499 372 16 50

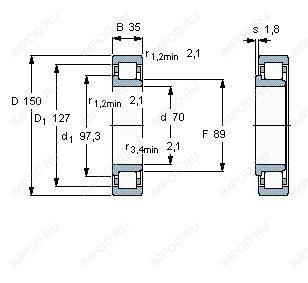

Технические характеристики подшипника NJ314 E.TVP3

Габаритные размеры

dВнутренний диаметр
70мм
BШирина
35мм
DВнешний диаметр
150мм
mМасса
2.8 кг
CШирина наружной обоймы
35мм

Размеры и геометрические характеристики

Размер (r2 min.)
2.1мм
r1Монтажная фаска наружного (фланцевого) кольца
2.1мм
Размеры
70x150x35мм

Нагрузка и ресурс

nПредельная частота вращения
5600 об/мин
CДинамическая грузоподъемность
229 кН
C0Статическая грузоподъемность
224 кН
CrДинамическая радиальная грузоподъемность
229 кН

Защита

Уплотнение
Отсутствует

Присоединительные размеры

Размер (r3 min.)
2.1мм
Размер (r4 min.)
2.1мм
Расстояние от торца тугого кольца до центра радиуса сферы (S)
1.7
Внутренний диаметр (F)
89мм

Конструкция и исполнение

iКоличество дорожек качения
1шт
Модификация
подшипник NJ314 E.M1/NJ314 E.M6/NJ314 E.TVP2/NJ314 E.TVP2.C3/NJ314 E.TVP3/NJ314 E.TVP3.C3/NJ314 ECJ/NJ314 ECJ/C3

Аналоги по размеру 70x150x35

Подшипник роликовый сферический 20314 (FAG, ISO)

Подшипник роликовый сферический 21314 (SKF, ISB, NTN)

Подшипник шариковый радиальный сферический двухрядный с цилиндрическим отверстием внутреннего кольца 1314 (ГПЗ-8)

Подшипник роликовый радиальный с короткими цилиндрическими роликами без бортов на наружном кольце 2314

Подшипник шариковый радиальный однорядный с двухсторонним уплотнением 180314 (АПП)

Подшипник роликовый радиальный с короткими цилиндрическими роликами с однобортовым внутренним кольцом 42314
