Роликовый подшипник NU313ECM/HC5C3

Подшипник NU313ECM/HC5C3

NU313ECM/HC5C3 — Цилиндрический роликоподшипник, импортное производство по ISO стандарту, размер 65x140x33 номер основного исполнения 313.

Производитель: SKF.

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

EC = Оптимизированная внутренняя конструкция, включающая больше и / или более крупные ролики и с модифицированным контактом ролика / концевого фланца. M = Механически обработанный латунный сепаратор, центрируемый по роликам.

В наличии

Цена по запросу

Цена на подшипник зависит от:

  • Фирмы производителя
  • Наличия на складе (заказ)
  • Модификации подшипника
  • Требуемого количества

Модификации подшипника NU313ECM/HC5C3

ОбозначениеМодификация
Q313
N313

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

NU313

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

NJ313

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

NH313
QJ313

Шарикоподшипник с четырехточечным контактом.

EX313
UC313
N313E

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

Е = Увеличенная грузоподъемность.

UK313
NU313R

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

R = Наружное кольцо с фланцем .

QJF313
NUP313

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, внутреннее — один борт и одно свободное фланцевое кольцо. Основные размеры по DIN 5412-1, относится к подтипу фиксированные подшипники, разъемные, с сепаратором.

NJ313R

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

R = Наружное кольцо с фланцем .

BL 313
W313PP

P = Литой сепаратор из стеклонаполненного полиамида 6,6, центрируемый по телам качения.

NF 313

Внутреннем кольце с двойным фланцем, внешнее с одним.

NP 313
UC313L3

L = массивный сепаратор из лёгкого сплава.

UC313G2

G2 = установка с нормальным преднатягом.

EX313G2

G2 = установка с нормальным преднатягом.

UC313D1

D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется.

UK313L3

L = массивный сепаратор из лёгкого сплава.

NP313 E

Е = Увеличенная грузоподъемность.

NF313 E

Внутреннем кольце с двойным фланцем, внешнее с одним.

Е = Увеличенная грузоподъемность.

NUP313R

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, внутреннее — один борт и одно свободное фланцевое кольцо. Основные размеры по DIN 5412-1, относится к подтипу фиксированные подшипники, разъемные, с сепаратором.

R = Наружное кольцо с фланцем .

UK313D1

D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется.

UK313+H

H = высокая, узкая каретка для двухрядного шарикоподшипника и направляющей в сборе.

N313 EM

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

NH313 E

Е = Увеличенная грузоподъемность.

NUP313EM

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, внутреннее — один борт и одно свободное фланцевое кольцо. Основные размеры по DIN 5412-1, относится к подтипу фиксированные подшипники, разъемные, с сепаратором.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

UK313G2H

G2 = установка с нормальным преднатягом.

N313EG15

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

E = Увеличенная грузоподъемность. G15 = Формованная литьевая клетка из армированного стекловолокном полиамида 6,6, с вращающимся элементом по центру.

N313 EM1

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

UEL313D1

D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется.

UCS313D1

D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется.

QJ313 MA

Шарикоподшипник с четырехточечным контактом.

MA = Механически обработанный латунный сепаратор, центрируемый по наружному кольцу.

NU 313 E

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

Е = Увеличенная грузоподъемность.

UC313-40
NJ313 EM

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

EX313-40
BL 313 Z

Металлический экран с одной стороны.

NJ 313 E

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

Е = Увеличенная грузоподъемность.

NU 313 EM

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

NU313EG15

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

E = Увеличенная грузоподъемность. G15 = Формованная литьевая клетка из армированного стекловолокном полиамида 6,6, с вращающимся элементом по центру.

QJ313 MPA

Шарикоподшипник с четырехточечным контактом.

MPA = Механически обработанный латунный сепаратор.

NJ313 EMA

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

E = d ≤65 мм,два стальных сепаратора оконного типа, внутреннее кольцо без фланца и направляющая по центру внутреннего кольца. MA = массивный латунный сепаратор, центрирование по наружному кольцу.

NJ313EG15

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

E = Увеличенная грузоподъемность. G15 = Формованная литьевая клетка из армированного стекловолокном полиамида 6,6, с вращающимся элементом по центру.

NU313 ECJ

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

EC = Оптимизированная внутренняя конструкция, включающая больше и / или более крупные ролики и с модифицированным контактом ролика / концевого фланца. J = Прессованная стальная клетка, по центру ролика, не закаленная.

N 313 ECP

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

ЕС = эксцентриковый фиксатор воротника с утопленным внутренним кольцом на одной стороне.

Профессиональная консультация + 7 499 372 16 50

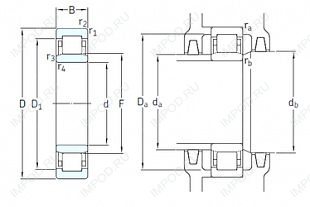

Технические характеристики подшипника NU313ECM/HC5C3

Габаритные размеры

DВнешний диаметр
140мм
dВнутренний диаметр
65мм
BШирина
33мм
mМасса
1.75 кг
CШирина наружной обоймы
33мм

Размеры и геометрические характеристики

r1Монтажная фаска наружного (фланцевого) кольца
2.1мм
Размеры
65x140x33мм
Размер (r2 min.)
2.1мм

Нагрузка и ресурс

CДинамическая грузоподъемность
183 кН
C0Статическая грузоподъемность
196 кН
PuПредел усталостной прочности
25.5kN
CrДинамическая радиальная грузоподъемность
183 кН
nПредельная частота вращения
6000 об/мин
Частота вращения номинальная
4800 об/мин

Защита

Уплотнение
Отсутствует

Коэффициенты для расчета

krРасчетный коэффициент
0.15

Присоединительные размеры

da min.Размер сопряженных деталей
77
Da max.Размер сопряженных деталей
128
ra max.Размер сопряженных деталей
2
rb max.Размер сопряженных деталей
2
db min.Размер сопряженных деталей
85
Размер (r3 min.)
2мм
Размер (r4 min.)
2мм
da max.Размер сопряженных деталей
80
Расстояние от торца тугого кольца до центра радиуса сферы (S)
2.2

Конструкция и исполнение

iКоличество дорожек качения
1шт

Другие размеры

Размер (F)
65мм

Аналоги по размеру 65x140x33

Подшипник роликовый сферический 20313 (FAG, ISO, SIGMA)

Подшипник роликовый сферический 21313 (IBC, NTN, ISB)

Подшипник шариковый радиальный сферический двухрядный с цилиндрическим отверстием внутреннего кольца 1313 (ГПЗ-23. ГПЗ-8)

Подшипник шариковый радиальный однорядный с двухсторонним уплотнением 180313 (АПП)

Подшипник шариковый радиально-упорный однорядный с разъемным внутренним кольцом с четырехточечным контактом 176313

Подшипник шариковый радиально-упорный однорядный неразъемный со скосом на наружном кольце 46313
