Шариковый подшипник 1309EKTN9

Подшипник 1309EKTN9

1309EKTN9 — Подшипник шариковый двухрядный самоустанавливающийся, импортное производство по ISO стандарту, размер 45x100x25 номер основного исполнения 1309.

Производитель: SKF.

E = Увеличенная грузоподъемность. K = коническое отверстие, конус 1:12. TN9 = литая защелкивающаяся клетка из полиамида 6,6, армированного стекловолокном, с шариковой центрировкой.

Цена от:1 417 р.

В наличии

Цена на подшипник зависит от:

  • Фирмы производителя
  • Наличия на складе (заказ)
  • Модификации подшипника
  • Требуемого количества

Модификации подшипника 1309EKTN9

ОбозначениеМодификация
1309

Основное конструктивное исполнение.

1309K

К = Коническая посадка, конусность 1:12.

1309S

S = смазочный паз и три отверстия в наружном кольце подшипника.

1309SK

S = смазочная канавка и три отверстия в наружном кольце подшипника. K = коническое отверстие, конус 1:12.

1309ETN9

E = Оптимизированный внутренний дизайн. TN9 = литая защелкивающаяся клетка из полиамида 6,6, армированного стекловолокном, с шариковой центрировкой.

1309-TVH

TV = Твердая клетка из армированного стекловолокном полиамида, шариковая езда.

1309 TN9

TN = Полиамидная клетка.

1309 KTN9

K = коническое отверстие, конус 1:12. T = Литая защелкивающаяся сепаратор из армированного стекловолокном полиамида.

1309K+H309

K = коническое отверстие, конус 1:12. H = высокая, узкая каретка для двухрядного шарикоподшипника и направляющей в сборе.

1309-K-TVH-C3

C3 = Радиальный внутренний зазор больше нормального.

1309 KTN9+H309

K = коническое отверстие, конус 1:12. T = Литая защелкивающаяся сепаратор из армированного стекловолокном полиамида.

1309-K-TVH-C3 + H309

C3 = Радиальный внутренний зазор больше нормального.

EC-SC1309LUD2C3PX1/3AU0BH

С1 = Внутренний зазор подшипника меньше С2.

Применение подшипника

ТехникаМодельАгрегат
КомбайнКСК-100А-А1Аппарат питающий
КомбайнКСК-100А-А1Механизм привода адаптеров
Платформа-подборщик копнительПК-1.6АПоворотное дно
Профессиональная консультация + 7 499 372 16 50

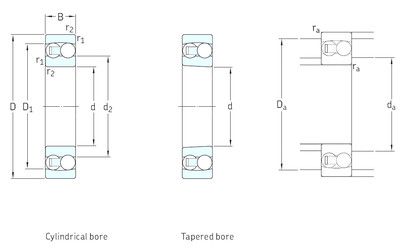

Технические характеристики подшипника 1309EKTN9

Габаритные размеры

DВнешний диаметр
100мм
dВнутренний диаметр
45мм
BШирина
25мм
mМасса
0.96 кг
CШирина наружной обоймы
25мм

Размеры и геометрические характеристики

r1Монтажная фаска наружного (фланцевого) кольца
1.5мм
Размеры
45x100x25мм
Размер (r2 min.)
1.5мм
Размер (D1)
89.5мм
Размер (d2)
67.7мм

Нагрузка и ресурс

CДинамическая грузоподъемность
39 кН
C0Статическая грузоподъемность
13.4 кН
PuПредел усталостной прочности
0.7kN
CrДинамическая радиальная грузоподъемность
39 кН
nПредельная частота вращения
8500 об/мин
Частота вращения номинальная
12000 об/мин

Защита

Уплотнение
Отсутствует

Коэффициенты для расчета

eРасчетный коэффициент
0.23
Y0Расчетный коэффициент
2.8
Y1Расчетный коэффициент
2.7
Y2Расчетный коэффициент
4.2
krРасчетный коэффициент
0.04

Присоединительные размеры

da min.Размер сопряженных деталей
54
Da max.Размер сопряженных деталей
91
ra max.Размер сопряженных деталей
1.5

Конструкция и исполнение

iКоличество дорожек качения
2шт

Аналоги по размеру 45x100x25

Однорядный цилиндрический роликовый подшипник NU309 (CRAFT, FAG, FBJ, ISB, ISO)

Однорядный цилиндрический роликовый подшипник NJ309 (CRAFT, CYSD, FAG, FBJ, ISB)

Подшипник однорядный шариковый радиальный 6-309 (AST, CRAFT, CX, CYSD, FAG)

Подшипник шариковый радиальный 4-309

Подшипник шариковый радиально-упорный 05-309 (ГПЗ-4)

Подшипник роликовый сферический 20309 (FAG, ISO, SIGMA)
