Шариковый подшипник 1307ETN9

1307ETN9 — Подшипник шариковый двухрядный самоустанавливающийся, импортное производство по ISO стандарту, размер 35x80x21 номер основного исполнения 1307.

Производитель: SKF.

E = Оптимизированный внутренний дизайн. TN9 = литая защелкивающаяся клетка из полиамида 6,6, армированного стекловолокном, с шариковой центрировкой.

Цена от:985 р.

В наличии

Цена на подшипник зависит от:

Фирмы производителя
Наличия на складе (заказ)
Модификации подшипника
Требуемого количества

Модификации подшипника 1307ETN9

Обозначение	Модификация
1307	Основное конструктивное исполнение.
1307K	К = Коническая посадка, конусность 1:12.
1307S	S = смазочный паз и три отверстия в наружном кольце подшипника.
1307SK	S = смазочная канавка и три отверстия в наружном кольце подшипника. K = коническое отверстие, конус 1:12.
1307 C3	C3 = Радиальный внутренний зазор больше нормального.
1307G15	G15 = Формованная литьевая клетка из армированного стекловолокном полиамида 6,6, с вращающимся элементом по центру.
1307 TVH	TV = Твердая клетка из армированного стекловолокном полиамида, шариковая езда.
1307KG15	G15 = Формованная литьевая клетка из армированного стекловолокном полиамида 6,6, с вращающимся элементом по центру.
1307 TN9	TN = Полиамидная клетка.
1307EKTN9	E = Увеличенная грузоподъемность. K = коническое отверстие, конус 1:12. TN9 = литая защелкивающаяся клетка из полиамида 6,6, армированного стекловолокном, с шариковой центрировкой.
1307 KTN9	K = коническое отверстие, конус 1:12. T = Литая защелкивающаяся сепаратор из армированного стекловолокном полиамида.
1307K+H307	K = коническое отверстие, конус 1:12. H = высокая, узкая каретка для двухрядного шарикоподшипника и направляющей в сборе.
1307 TVH.C3	C3 = Радиальный внутренний зазор больше нормального.
1307 (1307)
1307 ETN9.C3	E = набор усиленных шаров. TN9 = литая защелкивающаяся клетка из упрочненного стекловолокном полиамида 66, сфокусированная на шарике. C3 = Радиальный внутренний зазор больше, чем обычно.
1307 EKTN9.C3	E = Увеличенная грузоподъемность. K = коническое отверстие, конус 1:12. TN9 = литая защелкивающаяся клетка из полиамида 6,6, армированного стекловолокном, с шариковой центрировкой.
1307 K.TVH.C3	C3 = Радиальный внутренний зазор больше нормального.
1307 KTN9+H307	K = коническое отверстие, конус 1:12. T = Литая защелкивающаяся сепаратор из армированного стекловолокном полиамида.
1307-K-TVH-C3 + H307	C3 = Радиальный внутренний зазор больше нормального.

Применение подшипника

Техника	Модель	Агрегат
Трактор	Т-16 самоходное шасси	Система рулевого управления
Трактор	Т-16	Система рулевого управления

Профессиональная консультация + 7 499 372 16 50

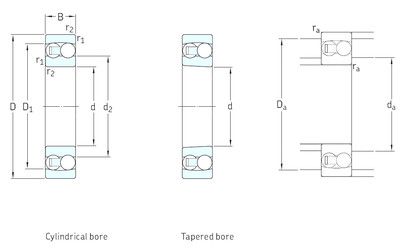

Технические характеристики подшипника 1307ETN9

Габаритные размеры

DВнешний диаметр: 80мм

dВнутренний диаметр: 35мм

BШирина: 21мм

mМасса: 0.51 кг

CШирина наружной обоймы: 21мм

Размеры и геометрические характеристики

r1Монтажная фаска наружного (фланцевого) кольца: 1.5мм

Размеры: 35x80x21мм

Размер (r2 min.): 1.5мм

Размер (D1): 69.5мм

Размер (d2): 51.5мм

Нагрузка и ресурс

CДинамическая грузоподъемность: 26.5 кН

C₀Статическая грузоподъемность: 8.5 кН

P_uПредел усталостной прочности: 0.43kN

C_rДинамическая радиальная грузоподъемность: 26.5 кН

nПредельная частота вращения: 11000 об/мин

Частота вращения номинальная: 16000 об/мин

Защита

Уплотнение: Отсутствует

Коэффициенты для расчета

eРасчетный коэффициент: 0.25

Y₀Расчетный коэффициент: 2.5

Y₁Расчетный коэффициент: 2.5

Y₂Расчетный коэффициент: 3.9

krРасчетный коэффициент: 0.04

Присоединительные размеры

da min.Размер сопряженных деталей: 44

D_a max.Размер сопряженных деталей: 71

ra max.Размер сопряженных деталей: 1.5

Конструкция и исполнение

iКоличество дорожек качения: 2шт

Аналоги по размеру 35x80x21

Однорядный цилиндрический роликовый подшипник NU307 (CRAFT, CYSD, FAG, FBJ, ISB)

Однорядный цилиндрический роликовый подшипник NJ307 (CRAFT, FAG, FBJ, ISB, ISO)

Подшипник шариковый радиальный 6-307

Подшипник шариковый радиальный 4-307

Подшипник роликовый сферический 20307 (FAG, ISO, SIGMA)

Подшипник роликовый сферический 21307 (ISB, SKF)
