Шариковый подшипник W624
W624 — Подшипник шариковый из нержавеющей стали, импортное производство по ISO стандарту, размер 4x13x5 номер основного исполнения 624.
Производитель: SKF.
Цена по запросу
Цена на подшипник зависит от:
- Фирмы производителя
- Наличия на складе (заказ)
- Модификации подшипника
- Требуемого количества
Модификации подшипника W624
| Обозначение | Модификация |
|---|---|
| 624 | Основное конструктивное исполнение. |
| S624 | |
| 624H | H = высокая, узкая каретка для двухрядного шарикоподшипника и направляющей в сборе. |
| F624 | |
| NC624 | |
| SF624 | |
| 624-Z | Металлический экран с одной стороны. |
| 624EE | Е = Увеличенная грузоподъемность. |
| F624H | H = высокая, узкая каретка для двухрядного шарикоподшипника и направляющей в сборе. |
| FL624 | |
| FL624Z | Металлический экран с одной стороны. |
| 624 2Z | 2Z = Металлические шайбы с каждой стороны подшипника. |
| 624 ZZ | ZZ = Два металлических экрана. |
| SS 624 | |
| 624-RS | R = Наружное кольцо с фланцем . |
| 624HZZ | ZZ = Два металлических экрана. |
| FL624ZZ | ZZ = Два металлических экрана. |
| S624-2Z | 2Z = Металлические шайбы с каждой стороны подшипника. |
| 624-2RS | Резиновые уплотнения с каждой стороны подшипника. |
| 624-2RU | Манжетное бесконтактное уплотнение с обеих сторон. |
| W 624 R | R = Наружное кольцо с фланцем . |
| W624-2Z | 2Z = Металлические шайбы с каждой стороны подшипника. |
| F-624ZZ | ZZ = Два металлических экрана. |
| F624-2Z | 2Z = Металлические шайбы с каждой стороны подшипника. |
| F624HZZ | ZZ = Два металлических экрана. |
| 624 2RS1 | Резиновые уплотнения с каждой стороны подшипника. |
| S624-2RS | Резиновые уплотнения с каждой стороны подшипника. |
| SF624-2Z | 2Z = Металлические шайбы с каждой стороны подшипника. |
| 624-2RSR | 2RSR = Резиновые уплотнения с каждой стороны подшипника. |
| 624H-2RS | Резиновые уплотнения с каждой стороны подшипника. |
| F624-2RS | Резиновые уплотнения с каждой стороны подшипника. |
| 624 2Z.C3 | C3 = Радиальный внутренний зазор больше нормального. |
| SF624-2RS | Резиновые уплотнения с каждой стороны подшипника. |
| SS 624-ZZ | ZZ = Два металлических экрана. |
| W624-2RS1 | Резиновые уплотнения с каждой стороны подшипника. |
| F624H-2RS | Резиновые уплотнения с каждой стороны подшипника. |
| 624/HR22Q2 | Q = тихий ход работы подшипника. |
| 624/HR11QN | Q = тихий ход работы подшипника. |
| SS 624-2RS | Резиновые уплотнения с каждой стороны подшипника. |
| 624/HR22T2 | R = Наружное кольцо с фланцем . |
| W 624 R-2Z | 2Z = Металлические шайбы с каждой стороны подшипника. |
| 624/HR11TN | TN = Полиамидная клетка. |
| 624 2RSR.C3 | 2RSR = Резиновые уплотнения с каждой стороны подшипника. |
| SV 624 ZZST | ZZ = Два металлических экрана. S = смазочная канавка и три отверстия в наружном кольце подшипника. T = Механически обработанный сепаратор из текстолита, центрируемый по телам качения |
| W 624 R-2RS1 | Резиновые уплотнения с каждой стороны подшипника. |
| SE 624 ZZSTPR | ZZ = Два металлических экрана. S = смазочная канавка и три отверстия в наружном кольце подшипника. T = Механически обработанный сепаратор из текстолита, центрируемый по телам качения |
| 624-2Z.T9H.C3 | C3 = Радиальный внутренний зазор больше нормального. |
| SE 624 ZZSTPRB | ZZ = Два металлических экрана. S = смазочная канавка и три отверстия в наружном кольце подшипника. T = Механически обработанный сепаратор из текстолита, центрируемый по телам качения |
| SE 624 ZZSTMG3 | ZZ = Два металлических экрана. S = смазочная канавка и три отверстия в наружном кольце подшипника. T = Механически обработанный сепаратор из текстолита, центрируемый по телам качения |
| 624 2Z.CNM.GH76 | 2Z = Металлические шайбы с каждой стороны подшипника. |

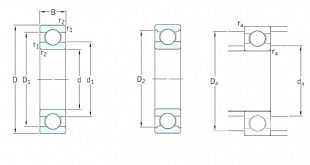

Технические характеристики подшипника W624
Габаритные размеры
- DВнешний диаметр
- 13мм
- dВнутренний диаметр
- 4мм
- BШирина
- 5мм
- mМасса
- 0.0028 кг
- CШирина наружной обоймы
- 5мм
Размеры и геометрические характеристики
- r1Монтажная фаска наружного (фланцевого) кольца
- 0.2мм
- Размеры
- 4x13x5мм
- Размер (r2 min.)
- 0.2мм
- Размер (D1)
- 10.5мм
- Размер (d2)
- 6мм
- Размер (D2)
- 11.4мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 0.741 кН
- C0Статическая грузоподъемность
- 0.25 кН
- PuПредел усталостной прочности
- 0.011kN
- CrДинамическая радиальная грузоподъемность
- 0.741 кН
- nПредельная частота вращения
- 70000 об/мин
- Частота вращения номинальная
- 110000 об/мин
Защита
- Уплотнение
- Отсутствует
Коэффициенты для расчета
- krРасчетный коэффициент
- 0.03
- f0Расчетный коэффициент
- 6.4
Присоединительные размеры
- da min.Размер сопряженных деталей
- 5.6
- Da max.Размер сопряженных деталей
- 11.5
- ra max.Размер сопряженных деталей
- 0.2
Конструкция и исполнение
- iКоличество дорожек качения
- 1шт
Аналоги по размеру 4x13x5
Подшипник шариковый радиальный 6-24 (ГПЗ-20. ГПЗ-4)
Подшипник шариковый радиальный однорядный 4-24 (ГПЗ-29. ГПЗ-5)
Подшипник шариковый радиальный однорядный с двумя защитными шайбами 80024 (ГПЗ-20. ГПЗ-5)
Подшипник шариковый радиальный однорядный с односторонним уплотнением 160024
