Шариковый подшипник W603
W603 — Радиальный шарикоподшипник, импортное производство по ISO стандарту, размер 3x9x3 номер основного исполнения 603.
Производитель: SKF.
Цена по запросу
Цена на подшипник зависит от:
- Фирмы производителя
- Наличия на складе (заказ)
- Модификации подшипника
- Требуемого количества
Модификации подшипника W603
| Обозначение | Модификация |
|---|---|
| 603 | Основное конструктивное исполнение. |
| 603H | H = высокая, узкая каретка для двухрядного шарикоподшипника и направляющей в сборе. |
| S603 | |
| W603Z | Металлический экран с одной стороны. |
| F-603 | |
| F603H | H = высокая, узкая каретка для двухрядного шарикоподшипника и направляющей в сборе. |
| FL603 | |
| SF603 | |
| 603 ZZ | ZZ = Два металлических экрана. |
| 603HZZ | ZZ = Два металлических экрана. |
| F603ZZ | ZZ = Два металлических экрана. |
| W 603 R | R = Наружное кольцо с фланцем . |
| W603ZZX | ZZ = Два металлических экрана. X = Внешние размеры, соответствующие международным стандартам. |
| WF603ZZ | Радиальный шарикоподшипник из нержавеющей стали с упорным бортом на наружном кольце. ZZ = Два металлических экрана. |
| F603-2Z | 2Z = Металлические шайбы с каждой стороны подшипника. |
| F603HZZ | ZZ = Два металлических экрана. |
| FLW603Z | Металлический экран с одной стороны. |
| S603-2Z | 2Z = Металлические шайбы с каждой стороны подшипника. |
| SF603-2Z | 2Z = Металлические шайбы с каждой стороны подшипника. |
| W603X-2Z | 2Z = Металлические шайбы с каждой стороны подшипника. |
| F-W603ZZ | ZZ = Два металлических экрана. |
| FL603 ZZ | ZZ = Два металлических экрана. |

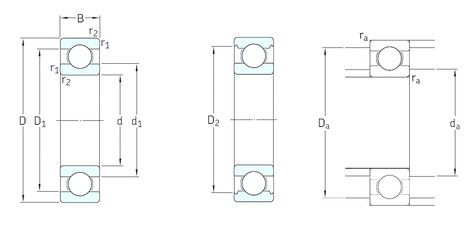

Технические характеристики подшипника W603
Габаритные размеры
- DВнешний диаметр
- 9мм
- dВнутренний диаметр
- 3мм
- BШирина
- 3мм
- mМасса
- 0.0008 кг
- CШирина наружной обоймы
- 3мм
Размеры и геометрические характеристики
- r1Монтажная фаска наружного (фланцевого) кольца
- 0.15мм
- Размеры
- 3x9x3мм
- Размер (r2 min.)
- 0.15мм
- Размер (D1)
- 7.2мм
- Размер (d1)
- 4.8мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 0.325 кН
- C0Статическая грузоподъемность
- 0.095 кН
- PuПредел усталостной прочности
- 0.004kN
- CrДинамическая радиальная грузоподъемность
- 0.325 кН
- nПредельная частота вращения
- 90000 об/мин
- Частота вращения номинальная
- 140000 об/мин
Защита
- Уплотнение
- Отсутствует
Коэффициенты для расчета
- krРасчетный коэффициент
- 0.03
- f0Расчетный коэффициент
- 6.4
Присоединительные размеры
- da min.Размер сопряженных деталей
- 4.2
- Da max.Размер сопряженных деталей
- 7.8
- ra max.Размер сопряженных деталей
- 0.15
Конструкция и исполнение
- iКоличество дорожек качения
- 1шт
Аналоги по размеру 3x9x3
Подшипник шариковый радиальный однорядный 13 (ГПЗ-4)
Подшипник шариковый радиальный 4-640013 Ю1Т (ГПЗ-29. ГПЗ-5)
Подшипник шариковый радиальный 4-640013 (ГПЗ-5)
Подшипник шариковый радиальный 4-640013 ЮТ (ГПЗ-29. ГПЗ-5)
Подшипник шариковый радиальный однорядный 5-13 (ГПЗ-4)
Подшипник шариковый радиальный 5-640013 К (ГПЗ-31)
