Подшипник шариковый QJ 1096 N2MA
QJ 1096 N2MA — ШарикоПодшипник с четырёхточечным контактом, импортное производство по ISO стандарту, размер 700x480x100 номер основного исполнения QJ1096.
Производитель: SKF.
Шарикоподшипник с четырехточечным контактом.
N2 = Два установочных паза (выемки) на расстоянии 180 градусов в одной боковой поверхности наружного кольца или шайбе корпуса.
Цена по запросу
В наличии
Цена на подшипник зависит от:
- Фирмы производителя
- Наличия на складе (заказ)
- Модификации подшипника
- Требуемого количества
Модификации подшипника QJ 1096 N2MA
| Обозначение | Модификация |
|---|---|
| QJ1096 | Основное конструктивное исполнение. |
Профессиональная консультация + 7 499 372 16 50

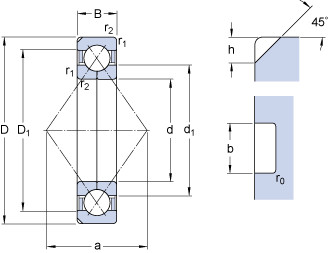

Технические характеристики подшипника QJ 1096 N2MA
Габаритные размеры
- DВнешний диаметр
- 480мм
- dВнутренний диаметр
- 700мм
- BШирина
- 100мм
- mМасса
- 135 кг
Размеры и геометрические характеристики
- Размеры
- 700x480x100мм
- Размер (D1)
- 623мм
- Размер (d1)
- 557мм
- bШирина канавки стопорного кольца
- 20мм
- Высота заплечиков (h)
- 15.5мм
Нагрузка и ресурс
- C0Статическая грузоподъемность
- 2800 кН
- PuПредел усталостной прочности
- 48 kN
- CrДинамическая радиальная грузоподъемность
- 1060 кН
- Частота вращения номинальная
- 750 об/мин
- nGПредельная частота вращения
- 1300 1/min
Коэффициенты для расчета
- eРасчетный коэффициент
- 0.95
- Y0Расчетный коэффициент
- 0.58
- Y1Расчетный коэффициент
- 0.66
- Y2Расчетный коэффициент
- 1.07
- XРасчетный коэффициент
- 0.6
- kaРасчетный коэффициент
- 0.8
Присоединительные размеры
- Расстояние до действительного центра опоры (a)
- 413мм
- da min.Размер сопряженных деталей
- 508мм
- Da max.Размер сопряженных деталей
- 672мм
- ra max.Размер сопряженных деталей
- 5мм
- Размер (r1.2 min.)
- 6мм
Прочие характеристики
- r0
- 3мм
Аналоги по размеру 700x480x100
Однорядный цилиндрический роликоподшипник NU 1096 MA (SKF)
однорядный радиально-упорный шарикоподшипник 7096 BM (SKF)
