Роликовый подшипник NJ320 E.TVP3

Подшипник NJ320 E.TVP3

NJ320 E.TVP3 — Однорядный цилиндрический роликовый подшипник, импортное производство по ISO стандарту, размер 100x215x47 номер основного исполнения 320.

Производится брендами: FAG, NKE.

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

E = Увеличенная грузоподъемность. TVP = (сегментная сепаратор, код P) = сплошная оконная сепаратор из армированного стекловолокном полиамида PA66. Катание на роликах.

В наличии

Цена по запросу

Цена на подшипник зависит от:

  • Фирмы производителя
  • Наличия на складе (заказ)
  • Модификации подшипника
  • Требуемого количества

Модификации подшипника NJ320 E.TVP3

ОбозначениеМодификация
N320

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

Q320
NH320
EX320
UC320
QJ320

Шарикоподшипник с четырехточечным контактом.

NU320

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

UK320
NJ320

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

6-320
N320 E

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

Е = Увеличенная грузоподъемность.

NP 320
NU320R

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

R = Наружное кольцо с фланцем .

NF 320

Внутреннем кольце с двойным фланцем, внешнее с одним.

N320EM

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

NUP320

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, внутреннее — один борт и одно свободное фланцевое кольцо. Основные размеры по DIN 5412-1, относится к подтипу фиксированные подшипники, разъемные, с сепаратором.

NJ320R

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

R = Наружное кольцо с фланцем .

UC320D1

D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется.

EX320G2

G2 = установка с нормальным преднатягом.

UC320L3

L = массивный сепаратор из лёгкого сплава.

UC320G2

G2 = установка с нормальным преднатягом.

UK320D1

D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется.

NF320 E

Внутреннем кольце с двойным фланцем, внешнее с одним.

Е = Увеличенная грузоподъемность.

UK320L3

L = массивный сепаратор из лёгкого сплава.

UK320+H

H = высокая, узкая каретка для двухрядного шарикоподшипника и направляющей в сборе.

NH320 E

Е = Увеличенная грузоподъемность.

NUP320R

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, внутреннее — один борт и одно свободное фланцевое кольцо. Основные размеры по DIN 5412-1, относится к подтипу фиксированные подшипники, разъемные, с сепаратором.

R = Наружное кольцо с фланцем .

NJ320DF

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

Комплект подшипников расположенных лицом к лицу, дуплексная Х-образная пара.

NJ320EM

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

NP320 E

Е = Увеличенная грузоподъемность.

UEL320D1

D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется.

N320 ECM

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

EC = Оптимизированная внутренняя конструкция, включающая больше и / или более крупные ролики и с модифицированным контактом ролика / концевого фланца. M = Механически обработанный латунный сепаратор, центрируемый по роликам.

N320 ECP

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

ЕС = эксцентриковый фиксатор воротника с утопленным внутренним кольцом на одной стороне.

NUP320EM

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, внутреннее — один борт и одно свободное фланцевое кольцо. Основные размеры по DIN 5412-1, относится к подтипу фиксированные подшипники, разъемные, с сепаратором.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

QJ320WC4

Шарикоподшипник с четырехточечным контактом.

C4 = Радиальный внутренний зазор больше C3.

NU 320 M

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

M = массивный латунный сепаратор.

UK320G2H

G2 = установка с нормальным преднатягом.

UCS320D1

D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется.

NU 320 E

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

Е = Увеличенная грузоподъемность.

NU320ECP

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

ЕС = эксцентриковый фиксатор воротника с утопленным внутренним кольцом на одной стороне.

UC320-64
NJ 320 E

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

Е = Увеличенная грузоподъемность.

UC320-63
NU 320 W

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

W = Без кольцевой канавки и смазочных отверстий в наружном кольце.

EX320-63
NU320 ECM

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

EC = Оптимизированная внутренняя конструкция, включающая больше и / или более крупные ролики и с модифицированным контактом ролика / концевого фланца. M = Механически обработанный латунный сепаратор, центрируемый по роликам.

NJ320 ECJ

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

EC = Оптимизированная внутренняя конструкция, включающая больше и / или более крупные ролики и с модифицированным контактом ролика / концевого фланца. J = Прессованная стальная клетка, по центру ролика, не закаленная.

N320-E-M1

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

N320-E-M6

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

NU320 ECJ

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

EC = Оптимизированная внутренняя конструкция, включающая больше и / или более крупные ролики и с модифицированным контактом ролика / концевого фланца. J = Прессованная стальная клетка, по центру ролика, не закаленная.

Профессиональная консультация + 7 499 372 16 50

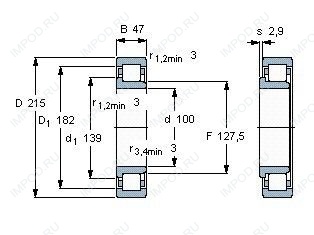

Технические характеристики подшипника NJ320 E.TVP3

Габаритные размеры

dВнутренний диаметр
100мм
BШирина
47мм
DВнешний диаметр
215мм
mМасса
7.7 кг
CШирина наружной обоймы
47мм

Размеры и геометрические характеристики

Размер (r2 min.)
3мм
r1Монтажная фаска наружного (фланцевого) кольца
3мм
Размеры
100x215x47мм

Нагрузка и ресурс

nПредельная частота вращения
3800 об/мин
CДинамическая грузоподъемность
430 кН
C0Статическая грузоподъемность
435 кН
CrДинамическая радиальная грузоподъемность
430 кН

Защита

Уплотнение
Отсутствует

Присоединительные размеры

Размер (r3 min.)
3мм
Размер (r4 min.)
3мм
Расстояние от торца тугого кольца до центра радиуса сферы (S)
1.2
Внутренний диаметр (F)
127.5мм

Конструкция и исполнение

iКоличество дорожек качения
1шт
Модификация
подшипник NJ320 E.M1/NJ320 E.M1.C3/NJ320 E.TVP2/NJ320 E.TVP2.C3/NJ320 E.TVP3/NJ320 ECJ/NJ320 ECJ/C3/NJ320 ECML/C3

Аналоги по размеру 100x215x47

Подшипник роликовый сферический 21320 (SKF, ISB, NTN)

Подшипник роликовый радиальный 52320 (ГОСТ)

Подшипник роликовый радиальный самоцентрирующийся 20320 (FAG, ISO)

Подшипник шариковый радиальный сферический двухрядный с цилиндрическим отверстием внутреннего кольца 1320 (ГПЗ-1)

Подшипник шариковый радиальный сферический двухрядный с коническим отверстием внутреннего кольца 111320 (ГПЗ-1)

Подшипник роликовый радиальный с короткими цилиндрическими роликами с однобортовым наружным кольцом 12320
