Роликовый подшипник NJ320 E.TVP2

Подшипник NJ320 E.TVP2

NJ320 E.TVP2 — Однорядный цилиндрический роликовый подшипник, импортное производство по ISO стандарту, размер 100x215x47 номер основного исполнения 320.

Производитель: FAG.

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

E = Увеличенная грузоподъемность. TVP = (сегментная сепаратор, код P) = сплошная оконная сепаратор из армированного стекловолокном полиамида PA66. Катание на роликах.

В наличии

Цена по запросу

Цена на подшипник зависит от:

  • Фирмы производителя
  • Наличия на складе (заказ)
  • Модификации подшипника
  • Требуемого количества

Модификации подшипника NJ320 E.TVP2

ОбозначениеМодификация
N320

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

Q320
UK320
EX320
UC320
QJ320

Шарикоподшипник с четырехточечным контактом.

NU320

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

NH320
NJ320

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

6-320
N320 E

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

Е = Увеличенная грузоподъемность.

NP 320
NU320R

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

R = Наружное кольцо с фланцем .

NF 320

Внутреннем кольце с двойным фланцем, внешнее с одним.

N320EM

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

NUP320

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, внутреннее — один борт и одно свободное фланцевое кольцо. Основные размеры по DIN 5412-1, относится к подтипу фиксированные подшипники, разъемные, с сепаратором.

NJ320R

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

R = Наружное кольцо с фланцем .

UC320D1

D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется.

EX320G2

G2 = установка с нормальным преднатягом.

UC320L3

L = массивный сепаратор из лёгкого сплава.

UC320G2

G2 = установка с нормальным преднатягом.

UK320D1

D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется.

NF320 E

Внутреннем кольце с двойным фланцем, внешнее с одним.

Е = Увеличенная грузоподъемность.

UK320L3

L = массивный сепаратор из лёгкого сплава.

UK320+H

H = высокая, узкая каретка для двухрядного шарикоподшипника и направляющей в сборе.

NH320 E

Е = Увеличенная грузоподъемность.

NUP320R

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, внутреннее — один борт и одно свободное фланцевое кольцо. Основные размеры по DIN 5412-1, относится к подтипу фиксированные подшипники, разъемные, с сепаратором.

R = Наружное кольцо с фланцем .

NJ320DF

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

Комплект подшипников расположенных лицом к лицу, дуплексная Х-образная пара.

NJ320EM

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

NP320 E

Е = Увеличенная грузоподъемность.

UEL320D1

D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется.

N320 ECM

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

EC = Оптимизированная внутренняя конструкция, включающая больше и / или более крупные ролики и с модифицированным контактом ролика / концевого фланца. M = Механически обработанный латунный сепаратор, центрируемый по роликам.

N320 ECP

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

ЕС = эксцентриковый фиксатор воротника с утопленным внутренним кольцом на одной стороне.

NUP320EM

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, внутреннее — один борт и одно свободное фланцевое кольцо. Основные размеры по DIN 5412-1, относится к подтипу фиксированные подшипники, разъемные, с сепаратором.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

QJ320WC4

Шарикоподшипник с четырехточечным контактом.

C4 = Радиальный внутренний зазор больше C3.

NU 320 M

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

M = массивный латунный сепаратор.

UK320G2H

G2 = установка с нормальным преднатягом.

UCS320D1

D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется.

NU 320 E

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

Е = Увеличенная грузоподъемность.

NU320ECP

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

ЕС = эксцентриковый фиксатор воротника с утопленным внутренним кольцом на одной стороне.

UC320-64
NJ 320 E

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

Е = Увеличенная грузоподъемность.

UC320-63
NU 320 W

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

W = Без кольцевой канавки и смазочных отверстий в наружном кольце.

EX320-63
NU320 ECM

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

EC = Оптимизированная внутренняя конструкция, включающая больше и / или более крупные ролики и с модифицированным контактом ролика / концевого фланца. M = Механически обработанный латунный сепаратор, центрируемый по роликам.

NJ320 ECJ

Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт.

EC = Оптимизированная внутренняя конструкция, включающая больше и / или более крупные ролики и с модифицированным контактом ролика / концевого фланца. J = Прессованная стальная клетка, по центру ролика, не закаленная.

N320-E-M1

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

N320-E-M6

Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов.

E = Увеличенная грузоподъемность. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

NU320 ECJ

Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.

EC = Оптимизированная внутренняя конструкция, включающая больше и / или более крупные ролики и с модифицированным контактом ролика / концевого фланца. J = Прессованная стальная клетка, по центру ролика, не закаленная.

Профессиональная консультация + 7 499 372 16 50

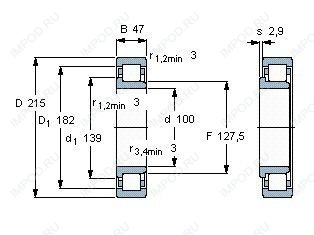

Технические характеристики подшипника NJ320 E.TVP2

Габаритные размеры

dВнутренний диаметр
100мм
BШирина
47мм
DВнешний диаметр
215мм
mМасса
7.82 кг

Размеры и геометрические характеристики

Размер (D1)
182мм
Размер (d1)
139.4мм
Размеры
100x215x47мм
r1Монтажная фаска наружного (фланцевого) кольца
3мм
rРадиус наружней фаски
3мм

Нагрузка и ресурс

CrДинамическая радиальная грузоподъемность
450000 NкН
C0rСтатическая радиальная грузоподъемность
425000 NN
CurНагрузка предела усталости радиальная
71000 NN
nGПредельная частота вращения
3700 1/min1/min
nBБазовая тепловая частота вращения
3400 1/min1/min

Присоединительные размеры

da min.Размер сопряженных деталей
114мм
Da max.Размер сопряженных деталей
201мм
ra max.Размер сопряженных деталей
2.5мм
da max.Размер сопряженных деталей
125мм
Осевое перемещение из среднего положения (s)
1.2мм

Конструкция и исполнение

Модификация
подшипник NJ320 E.M1/NJ320 E.M1.C3/NJ320 E.TVP2/NJ320 E.TVP2.C3/NJ320 E.TVP3/NJ320 ECJ/NJ320 ECJ/C3/NJ320 ECML/C3

Прочие характеристики

F
127.5мм
dc min.
143мм

Аналоги по размеру 100x215x47

Подшипник роликовый сферический 21320 (SKF, ISB, NTN)

Подшипник роликовый радиальный 52320 (ГОСТ)

Подшипник роликовый радиальный самоцентрирующийся 20320 (FAG, ISO)

Подшипник шариковый радиальный сферический двухрядный с цилиндрическим отверстием внутреннего кольца 1320 (ГПЗ-1)

Подшипник шариковый радиальный сферический двухрядный с коническим отверстием внутреннего кольца 111320 (ГПЗ-1)

Подшипник роликовый радиальный с короткими цилиндрическими роликами с однобортовым наружным кольцом 12320
