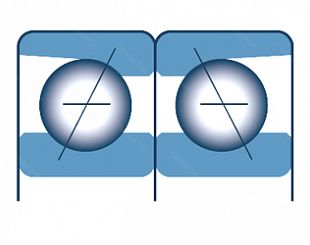

Шариковый подшипник HTA932ADB/GNP4L
HTA932ADB/GNP4L — Радиально-упорный шарикоподшипник, импортное производство по ISO стандарту, размер 160x220x54 номер основного исполнения 932.
Производитель: NTN.
A = Модифицированная внутренняя конструкция. DB = два однорядных радиальных шарикоподшипника, однорядные радиально-упорные шарикоподшипники или однорядные конические роликовые подшипники, подходящие для монтажа в расположении друг к другу.
Цена по запросу
Цена на подшипник зависит от:
- Фирмы производителя
- Наличия на складе (заказ)
- Модификации подшипника
- Требуемого количества
Модификации подшипника HTA932ADB/GNP4L
| Обозначение | Модификация |
|---|---|
| 932 | Основное конструктивное исполнение. |
| HAR932 | |
| HAR932C | С = Необслуживаемые концы стержней, внутренняя резьба. |
| HSB932C | С = Необслуживаемые концы стержней, внутренняя резьба. |
| SL12 932 | |
| SL11 932 | |
| SL15 932 | |
| SL14 932 | |
| HAR932CA | CA = Цельный обработанный латунный сепаратор, двойной зуб, удерживающие фланцы на внутреннем кольце и направляющем кольце, центрированные на внутреннем кольце. |
| HTA932DB | D = профиль наружного кольца, усовершенствованный, с увеличенной зоной несущей нагрузки и оптимизированными краевыми переходами. |
| 3NCHAR932 | A = Модифицированная внутренняя конструкция. R = Наружное кольцо с фланцем. |
| 3NCHAC932C | AC = Угол контакта 25 градусов. |
| 3NCHAR932C | A = Модифицированная внутренняя конструкция. R = Наружное кольцо с фланцем. |
| 3NCHAC932CA | CA = Цельный обработанный латунный сепаратор, двойной зуб, удерживающие фланцы на внутреннем кольце и направляющем кольце, центрированные на внутреннем кольце. |
| 3NCHAR932CA | CA = Цельный обработанный латунный сепаратор, двойной зуб, удерживающие фланцы на внутреннем кольце и направляющем кольце, центрированные на внутреннем кольце. |
| HTA932DB/GNP4L | GN = нормальная предварительная нагрузка. P = Литой сепаратор из стеклонаполненного полиамида 6,6, центрируемый по телам качения. |
| HTA932DB/G20P4L | G2 = установка с нормальным преднатягом. |
| 5S-2LA-HSE932G/GNP42 | GN = нормальная предварительная нагрузка. P = Литой сепаратор из стеклонаполненного полиамида 6,6, центрируемый по телам качения. |
| 5S-2LA-HSE932CG/GNP42 | GN = нормальная предварительная нагрузка. P = Литой сепаратор из стеклонаполненного полиамида 6,6, центрируемый по телам качения. |
| 5S-2LA-HSE932ADG/GNP42 | GN = нормальная предварительная нагрузка. P = Литой сепаратор из стеклонаполненного полиамида 6,6, центрируемый по телам качения. |
Технические характеристики подшипника HTA932ADB/GNP4L
Габаритные размеры
- DВнешний диаметр
- 220мм
- dВнутренний диаметр
- 160мм
- BШирина
- 54мм
- mМасса
- 5.78 кг
- CШирина наружной обоймы
- 54мм
Размеры и геометрические характеристики
- Размеры
- 160x220x54мм
- αУгол контакта
- 25°
Защита
- Уплотнение
- Отсутствует
Отклонение, точность вращения
- Класс точности
- 4
Конструкция и исполнение
- iКоличество дорожек качения
- 2шт
