Роликовый подшипник C4124K30V
C4124K30V — Тороидальный роликовый подшипник CARB, импортное производство по ISO стандарту, размер 120x200x80 номер основного исполнения 4124.
Производитель: SKF.
Тороидальные подшипники CARB.
V = Увеличенная грузоподъемность, внутренняя модификация конструкции.
Цена по запросу
Цена на подшипник зависит от:
- Фирмы производителя
- Наличия на складе (заказ)
- Модификации подшипника
- Требуемого количества
Модификации подшипника C4124K30V
| Обозначение | Модификация |
|---|---|
| 4124 | Основное конструктивное исполнение. |
| 4124-AW | A = Модифицированная внутренняя конструкция. W = Без кольцевой канавки и смазочных отверстий в наружном кольце. |
| NNU4124-M | Двухрядный цилиндрический роликоподшипник. Коническое отверстие позволяет регулировать внутренний зазор. Имеются масляная канавка и масляное отверстие в центре наружного кольца. M = массивный латунный сепаратор. |
| NNU 4124 M/W33 | Двухрядный цилиндрический роликоподшипник. Коническое отверстие позволяет регулировать внутренний зазор. Имеются масляная канавка и масляное отверстие в центре наружного кольца. W3 = Смазочный паз и три отверстия в наружном кольце подшипника. |
| C4124-2CS5V/GEM9 | Тороидальные подшипники CARB. 2CS = увеличенная грузоподьемность и Резиновые уплотнения с каждой стороны подшипника. |
| NNU 4124 K30M/W33 | Двухрядный цилиндрический роликоподшипник. Коническое отверстие позволяет регулировать внутренний зазор. Имеются масляная канавка и масляное отверстие в центре наружного кольца. W3 = Смазочный паз и три отверстия в наружном кольце подшипника. |
Технические характеристики подшипника C4124K30V
Габаритные размеры
- DВнешний диаметр
- 200мм
- dВнутренний диаметр
- 120мм
- BШирина
- 80мм
- mМасса
- 10 кг
- CШирина наружной обоймы
- 80мм

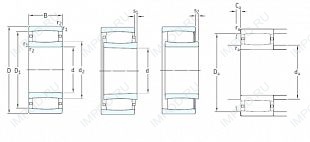

Размеры и геометрические характеристики
- r1Монтажная фаска наружного (фланцевого) кольца
- 2мм
- Размеры
- 120x200x80мм
- Размер (r2 min.)
- 2мм
- Размер (D1)
- 176мм
- Размер (d2)
- 140мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 780 кН
- C0Статическая грузоподъемность
- 1120 кН
- PuПредел усталостной прочности
- 114kN
- CrДинамическая радиальная грузоподъемность
- 780 кН
- nПредельная частота вращения
- 750 об/мин
- Частота вращения номинальная
- – об/мин
Защита
- Уплотнение
- Отсутствует
Отклонение, точность вращения
- Допустимое осевое смещение (S1)
- 18
- Допустимое осевое смещение (S2)
- 11.2
Коэффициенты для расчета
- k2Расчетный коэффициент
- 0.103
- k1Расчетный коэффициент
- 0.104
Присоединительные размеры
- da min.Размер сопряженных деталей
- 131
- Da max.Размер сопряженных деталей
- 189
- ra max.Размер сопряженных деталей
- 2
- da max.Размер сопряженных деталей
- 160
Конструкция и исполнение
- iКоличество дорожек качения
- 1шт
Аналоги по размеру 120x200x80
Подшипник роликовый сферический 24124 (ISB, NSK)
Подшипник роликовый сферический 24124 CC.C3W33 (NSK)
Подшипник роликовый сферический 24124 E1.C3 (NSK)
Подшипник роликовый радиальный сферический двухрядный с цилиндрическим отверстием внутреннего кольца 4053724
Подшипник роликовый радиальный сферический двухрядный с бортиками на внутреннем кольце с цилиндрическим отверстием внутреннего кольца 4003724
