Роликовый подшипник 31320XJ2/CL7CVQ051
31320XJ2/CL7CVQ051 — Конический роликоподшипник, импортное производство по ISO стандарту, размер 100x215x56 номер основного исполнения 31320.
Производитель: SKF.
X = Внешние размеры, соответствующие международным стандартам. J = Прессованная стальная клетка оконного типа.
Цена от:21 699 р.
Цена на подшипник зависит от:
- Фирмы производителя
- Наличия на складе (заказ)
- Модификации подшипника
- Требуемого количества
Модификации подшипника 31320XJ2/CL7CVQ051
| Обозначение | Модификация |
|---|---|
| 31320 | Основное конструктивное исполнение. |
| 31320X | X = Внешние размеры, соответствующие международным стандартам. |
| 31320J2 | J = Сепаратор стальной штампованный незакалённый. |
| 31320 A | A = внутренняя модификация конструкции. |
| 31320JR | R = Наружное кольцо с фланцем . |
| 31320XU | X = Внешние размеры, соответствующие международным стандартам. |
| 31320-DF | Комплект подшипников расположенных лицом к лицу, дуплексная Х-образная пара. |
| HR31320J | J = Сепаратор стальной штампованный незакалённый. |
| 31320XJ/DF | X = Внешние размеры, соответствующие международным стандартам. J = Прессованная стальная клетка оконного типа. |
| 31320XJ2/DF | X = Внешние размеры, соответствующие международным стандартам. J = Прессованная стальная клетка оконного типа. |
| 31320-X-N11CA-A120-160 | CA = Цельный обработанный латунный сепаратор, двойной зуб, удерживающие фланцы на внутреннем кольце и направляющем кольце, центрированные на внутреннем кольце. |

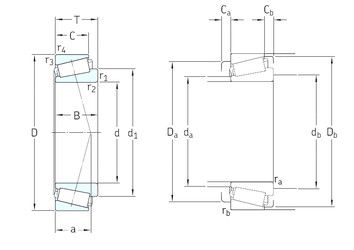

Технические характеристики подшипника 31320XJ2/CL7CVQ051
Габаритные размеры
- DВнешний диаметр
- 215мм
- dВнутренний диаметр
- 100мм
- BШирина
- 56.5мм
- mМасса
- 8.6 кг
- CШирина наружной обоймы
- 35мм
Размеры и геометрические характеристики
- TМонтажная высота в сборе
- 56.5мм
- r1Монтажная фаска наружного (фланцевого) кольца
- 4мм
- Размеры
- 100x215x56.5мм
- Размер (r2 min.)
- 4мм
- Размер (d1)
- 158мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 374 кН
- C0Статическая грузоподъемность
- 465 кН
- PuПредел усталостной прочности
- 51kN
- CrДинамическая радиальная грузоподъемность
- 374 кН
- nПредельная частота вращения
- 3000 об/мин
- Частота вращения номинальная
- 2200 об/мин
Защита
- Уплотнение
- Отсутствует
Коэффициенты для расчета
- eРасчетный коэффициент
- 0.83
- Y0Расчетный коэффициент
- 0.4
- YРасчетный коэффициент
- 0.72
Присоединительные размеры
- Расстояние до действительного центра опоры (a)
- 65мм
- Da min.Размер сопряженных деталей
- 168
- Da max.Размер сопряженных деталей
- 201
- ra max.Размер сопряженных деталей
- 4
- rb max.Размер сопряженных деталей
- 3
- db min.Размер сопряженных деталей
- 114
- Размер (r3 min.)
- 3мм
- Размер (r4 min.)
- 3мм
- Ca min.Размер сопряженных деталей
- 7
- Cb min.Размер сопряженных деталей
- 21.5
- da max.Размер сопряженных деталей
- 121
- Db min.Размер сопряженных деталей
- 202
Конструкция и исполнение
- iКоличество дорожек качения
- 1шт
