Шарнирный наконечник SIR70ES
SIR70ES — Сферический шарнирный подшипник, импортное производство по ISO стандарту номер основного исполнения .
Производится брендами: LS, SKF.
E = Увеличенная грузоподъемность. S = кольцевой канал с двумя отверстиями для смазки во внутреннем и наружном кольце.
Цена по запросу
Цена на подшипник зависит от:
- Фирмы производителя
- Наличия на складе (заказ)
- Модификации подшипника
- Требуемого количества
Технические характеристики подшипника SIR70ES
Габаритные размеры
- dВнутренний диаметр
- 70мм
- BШирина
- 49мм
- mМасса
- 9.88 кг

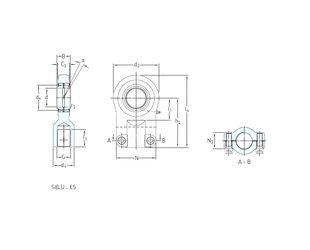

Размеры и геометрические характеристики
- r1Монтажная фаска наружного (фланцевого) кольца
- 1мм
- αУгол контакта
- 6°
- Размер (d2)
- 154мм
- Размер (dk)
- 92мм
- Размер (l7 min.)
- 75мм
- Размер (C1 max.)
- 55.5мм
- Размер (h1)
- 150мм
- Размер (l3 min.)
- 66мм
- Размер (l4 max.)
- 232мм
- Размер (d4 max.)
- 87.5мм
- rРадиус наружней фаски
- 1мм
- Размер (C1)
- 55мм
- Размер (d4)
- 86мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 313 кН
- C0Статическая грузоподъемность
- 540 кН
- CrДинамическая радиальная грузоподъемность
- 313 кН
- Момент затяжки
- 79
Защита
- Уплотнение
- Отсутствует
Присоединительные размеры
- Резьба (G)
- M16×50
- Размер (d6)
- 130мм
Конструкция и исполнение
- Цилиндрический болт с внутренним шестигранником
- M16
Другие размеры
- Размер (N max.)
- 101мм
- Размер (N1 max.)
- 55.5мм
- Размер (b)
- 51мм
