Шарнирный наконечник SIR 120 ES

Подшипник SIR 120 ES

SIR 120 ES — Сферический шарнирный подшипник, импортное производство по ISO стандарту номер основного исполнения .

Производится брендами: LS, SKF.

E = Увеличенная грузоподъемность. S = кольцевой канал с двумя отверстиями для смазки во внутреннем и наружном кольце.

Цена по запросу

В наличии

Цена на подшипник зависит от:

Фирмы производителя
Наличия на складе (заказ)
Модификации подшипника
Требуемого количества

Профессиональная консультация + 7 499 372 16 50

Технические характеристики подшипника SIR 120 ES

Габаритные размеры

dВнутренний диаметр: 120мм

BШирина: 85мм

mМасса: 72 кг

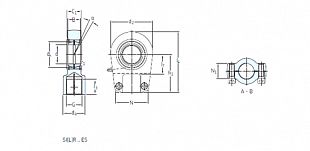

Размеры и геометрические характеристики

r1Монтажная фаска наружного (фланцевого) кольца: 1мм

αУгол контакта: 6°

Размер (dk): 160мм

Размер (l7 min.): 140мм

Размер (C1 max.): 90.5мм

Размер (h1): 310мм

Размер (l3 min.): 135мм

Размер (l4 max.): 490мм

Размер (d2 max.): 343мм

Размер (d4 max.): 175мм

rРадиус наружней фаски: 1мм

Размер (C1): 90мм

Размер (d2): 340мм

Размер (d4): 172мм

Нагрузка и ресурс

CДинамическая грузоподъемность: 950 кН

C₀Статическая грузоподъемность: 2900 кН

C_rДинамическая радиальная грузоподъемность: 950 кН

Момент затяжки: 670

Защита

Уплотнение: Отсутствует

Присоединительные размеры

Резьба (G): M24×80

Размер (d6): 257мм

Конструкция и исполнение

Цилиндрический болт с внутренним шестигранником: M 24

Другие размеры

Размер (N max.): 257мм

Размер (N1 max.): 86мм

Размер (b): 84мм

Аналоги по размеру 120x0x85

Радиальный сферический подшипник скольжения SILR 120 ES (SKF)

Радиальный сферический подшипник скольжения SIRN120ES (LS)
