Шарнирный наконечник SIR 100 ES
SIR 100 ES — Сферический шарнирный подшипник, импортное производство по ISO стандарту номер основного исполнения .
Производится брендами: LS, SKF.
E = Увеличенная грузоподъемность. S = кольцевой канал с двумя отверстиями для смазки во внутреннем и наружном кольце.
Цена по запросу
В наличии
Цена на подшипник зависит от:
- Фирмы производителя
- Наличия на складе (заказ)
- Модификации подшипника
- Требуемого количества
Профессиональная консультация + 7 499 372 16 50

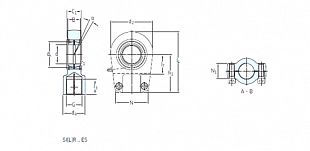

Технические характеристики подшипника SIR 100 ES
Габаритные размеры
- dВнутренний диаметр
- 100мм
- BШирина
- 70мм
- mМасса
- 32.14 кг
Размеры и геометрические характеристики
- r1Монтажная фаска наружного (фланцевого) кольца
- 1мм
- αУгол контакта
- 7°
- Размер (dk)
- 130мм
- Размер (l7 min.)
- 105мм
- Размер (C1 max.)
- 70.5мм
- Размер (h1)
- 235мм
- Размер (l3 min.)
- 111мм
- Размер (l4 max.)
- 360мм
- Размер (d2 max.)
- 232мм
- Размер (d4 max.)
- 140мм
- rРадиус наружней фаски
- 1мм
- Размер (C1)
- 70мм
- Размер (d2)
- 231мм
- Размер (d4)
- 138мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 607 кН
- C0Статическая грузоподъемность
- 1120 кН
- CrДинамическая радиальная грузоподъемность
- 607 кН
- Момент затяжки
- 390
Защита
- Уплотнение
- Отсутствует
Присоединительные размеры
- Резьба (G)
- M24×65
- Размер (d6)
- 200мм
Конструкция и исполнение
- Цилиндрический болт с внутренним шестигранником
- M 24
Другие размеры
- Размер (N max.)
- 167мм
- Размер (N1 max.)
- 70.5мм
- Размер (b)
- 65мм
