Шарнирный наконечник SI17C
SI17C — Сферический шарнирный подшипник, импортное производство по ISO стандарту, размер 17x19x14 номер основного исполнения 17.
Производится брендами: AST, ISB, LS, SKF.
С = Необслуживаемые концы стержней, внутренняя резьба.
Цена от:1 270 р.
Цена на подшипник зависит от:
- Фирмы производителя
- Наличия на складе (заказ)
- Модификации подшипника
- Требуемого количества
Модификации подшипника SI17C
| Обозначение | Модификация |
|---|---|
| R15/17 | |
| SF17ES | E = Увеличенная грузоподъемность. S = кольцевой канал с двумя отверстиями для смазки во внутреннем и наружном кольце. |
| K14X19X17 | Игольчатый роликоподшипник без колец. X = Внешние размеры, соответствующие международным стандартам. |
| K 15x19x17 | Игольчатый роликоподшипник без колец. X = Внешние размеры, соответствующие международным стандартам. |
| K14X18X17H | Игольчатый роликоподшипник без колец. X = Внешние размеры, соответствующие международным стандартам. |
| K15X19X17H | Игольчатый роликоподшипник без колец. X = Внешние размеры, соответствующие международным стандартам. |
| SI17ET-2RS | Резиновые уплотнения с каждой стороны подшипника. |
| K15X19X17SE | Игольчатый роликоподшипник без колец. S = смазочный паз и три отверстия в наружном кольце подшипника. |
| KBK 14x19x17 | X = Внешние размеры, соответствующие международным стандартам. |
| AXZ 6 17 30.4 | |
| KBK15X19X17.3 | X = Внешние размеры, соответствующие международным стандартам. |
| KBK14x19x17.1X | X = Внешние размеры, соответствующие международным стандартам. |
| KBK15x19x17.3X | X = Внешние размеры, соответствующие международным стандартам. |

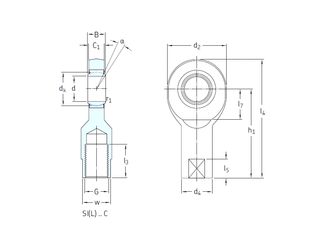

Технические характеристики подшипника SI17C
Габаритные размеры
- dВнутренний диаметр
- 17мм
- BШирина
- 14мм
- mМасса
- 0.24 кг
- DВнешний диаметр
- 30мм
Размеры и геометрические характеристики
- Размер (d3)
- 25мм
- r1Монтажная фаска наружного (фланцевого) кольца
- 0.3мм
- αУгол контакта
- 10°
- Размер (d2)
- 46мм
- Размер (dk)
- 25мм
- Размер (l7 min.)
- 24мм
- Размер (C1 max.)
- 11.5мм
- Размер (d4)
- 29мм
- Размер (h1)
- 67мм
- Размер (l4 max.)
- 90мм
- Размер (l5)
- 10мм
- Размер (w)
- 22
- rРадиус наружней фаски
- 0.3мм
- Размеры
- 17x30x14мм
- Размер (d1)
- 20.7мм
- Размер (C1)
- 11мм
- Размер (l3 min.)
- 34мм
- Размер (d5)
- 28 об/мин
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 22 кН
- C0Статическая грузоподъемность
- 45 кН
- CrДинамическая радиальная грузоподъемность
- 22 кН
- C0rСтатическая радиальная грузоподъемность
- 45.000N
Защита
- Уплотнение
- Отсутствует
Присоединительные размеры
- Резьба (G)
- M16мм
- Radius (min.) (rs)
- 0.300
- Spherical Diameter (dk or Dk)
- 25.000
- Mis-alignment Angle (a deg.)
- 10
- Thread Length (l1)
- 34.000
- Rod Overall Length (l2)
- 90.000
- Rod End Thickness (C1)
- 11.500
- Thread Size (G)
- M16
- Rod End Width (d2)
- 46.000
Конструкция и исполнение
- Material Body
- Carbon steel-zinc plated
Другие размеры
- Размер (W)
- 27
Прочие характеристики
- Bearing Type
- steel-on-PTFE composite
- Bore Center до End of Rod (h)
- 67.000
- Bore Center до Body (l7)
- 24
- Ball
- Hardened chrome steel-chrome plated
- Liner
- PTFE composite material
- Body Dia. (d3)
- 25.000
- Body End Dia. (d4)
- 29.000
- Body End Width (l5)
- 10.000
- Body End Flats (W)
- 27.000
