Шарнирный наконечник SABP6S

Подшипник SABP6S

SABP6S — Сферический шарнирный подшипник, импортное производство по ISO стандарту, размер 6x200x9 номер основного исполнения .

Производится брендами: AST, LS.

P6 = Подшипники 6-го класса точности DIN

Цена по запросу

В наличии

Цена на подшипник зависит от:

  • Фирмы производителя
  • Наличия на складе (заказ)
  • Модификации подшипника
  • Требуемого количества
Профессиональная консультация + 7 499 372 16 50

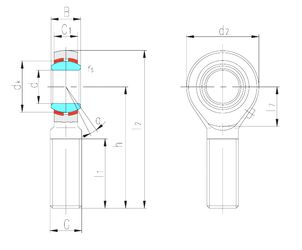

Технические характеристики подшипника SABP6S

Габаритные размеры

dВнутренний диаметр
6мм
BШирина
9мм
mМасса
26.00 гкг

Размеры и геометрические характеристики

rРадиус наружней фаски
0.3мм
Размер (C1)
6.75мм
αУгол контакта
13°
Размер (d2)
18мм
Размер (h)
36мм
Размер (dk)
12.7мм
Размер (l1 min.)
22мм
Размер (l2 max.)
45мм
Размер (l7 min.)
—мм

Нагрузка и ресурс

CДинамическая грузоподъемность
4.3 кН
C0Статическая грузоподъемность
5.3 кН
CrДинамическая радиальная грузоподъемность
4.300кН
C0rСтатическая радиальная грузоподъемность
5.300N

Защита

Уплотнение
Отсутствует

Присоединительные размеры

Резьба (G)
M6
Radius (min.) (rs)
0.300
Spherical Diameter (dk or Dk)
12.700
Mis-alignment Angle (a deg.)
13
Thread Length (l1)
22.000
Rod Overall Length (l2)
45.000
Rod End Thickness (C1)
6.750
Thread Size (G)
M6
Rod End Width (d2)
18.000

Конструкция и исполнение

Material Body
Carbon steel-zinc plated

Прочие характеристики

Bearing Type
steel-on-bronze
Bore Center до End of Rod (h)
36.000
Ball
Hardened chrome steel-chrome plated
Liner
Bronze

Аналоги по размеру 6x200x9

Сферический шарнирный подшипник SAJK6C (AST, LS)

Радиальный сферический подшипник скольжения SABP6N (LS)

Радиальный сферический подшипник скольжения SAJ6 (LS)

Подшипник скольжения сферический SAL 06 (CX, ISO)

Сферический шарнирный подшипник SAKAC6M (SKF)

Радиальный сферический подшипник скольжения SAK6C (LS)
