Шарнирный наконечник SABP5S

Подшипник SABP5S

SABP5S — Сферический шарнирный подшипник, импортное производство по ISO стандарту, размер 5x200x8 номер основного исполнения .

Производится брендами: AST, LS.

P5 = Подшипники 5-го класса точности DIN

Цена по запросу

В наличии

Цена на подшипник зависит от:

  • Фирмы производителя
  • Наличия на складе (заказ)
  • Модификации подшипника
  • Требуемого количества
Профессиональная консультация + 7 499 372 16 50

Технические характеристики подшипника SABP5S

Габаритные размеры

dВнутренний диаметр
5мм
BШирина
8мм
mМасса
16.00 гкг

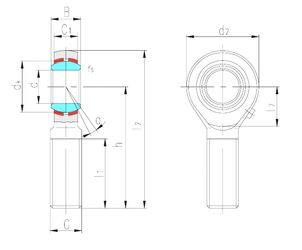

Размеры и геометрические характеристики

rРадиус наружней фаски
0.3мм
Размер (C1)
6мм
αУгол контакта
13°
Размер (d2)
16мм
Размер (h)
33мм
Размер (dk)
11.112мм
Размер (l1 min.)
20мм
Размер (l2 max.)
41мм
Размер (l7 min.)
—мм

Нагрузка и ресурс

CДинамическая грузоподъемность
3.3 кН
C0Статическая грузоподъемность
3.9 кН
CrДинамическая радиальная грузоподъемность
3.300кН
C0rСтатическая радиальная грузоподъемность
3.900N

Защита

Уплотнение
Отсутствует

Присоединительные размеры

Резьба (G)
M5
Radius (min.) (rs)
0.300
Spherical Diameter (dk or Dk)
11.112
Mis-alignment Angle (a deg.)
13
Thread Length (l1)
20.000
Rod Overall Length (l2)
41.000
Rod End Thickness (C1)
6.000
Thread Size (G)
M5
Rod End Width (d2)
16.000

Конструкция и исполнение

Material Body
Carbon steel-zinc plated

Прочие характеристики

Bearing Type
steel-on-bronze
Bore Center до End of Rod (h)
33.000
Ball
Hardened chrome steel-chrome plated
Liner
Bronze

Аналоги по размеру 5x200x8

Радиальный сферический подшипник скольжения SAJ5 (LS)

Сферический шарнирный подшипник SAJK5C (AST, LS)

Подшипник скольжения сферический SAL 05 (CX, ISO)

Сферический шарнирный подшипник SAKAC5M (SKF)

Радиальный сферический подшипник скольжения SABP5N (LS)

Радиальный сферический подшипник скольжения SAK5C (LS)
