Подшипник шариковый QJ 202 N2MA
QJ 202 N2MA — ШарикоПодшипник с четырёхточечным контактом, импортное производство по ISO стандарту, размер 35x15x11 номер основного исполнения 202.
Производитель: SKF.
Шарикоподшипник с четырехточечным контактом.
N2 = Два установочных паза (выемки) на расстоянии 180 градусов в одной боковой поверхности наружного кольца или шайбе корпуса.
Цена от:495 р.
Цена на подшипник зависит от:
- Фирмы производителя
- Наличия на складе (заказ)
- Модификации подшипника
- Требуемого количества
Модификации подшипника QJ 202 N2MA
| Обозначение | Модификация |
|---|---|
| N202 | Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов. |
| Q202 | |
| US202 | |
| ER202 | |
| ES202 | |
| EX202 | |
| NF202 | Внутреннем кольце с двойным фланцем, внешнее с одним. |
| FD202 | |
| QJ202 | Шарикоподшипник с четырехточечным контактом. |
| NH202 | |
| NA202 | Игольчатый роликоподшипник с размерами по ISO 15. |
| RB202 | |
| SA202 | |
| SB202 | |
| NP202 | |
| NJ202 | |
| NU202 | |
| 4-202 | |
| 5-202 | |
| UC202 | |
| W202PP | P = Литой сепаратор из стеклонаполненного полиамида 6,6, центрируемый по телам качения. |
| BNT202 | |
| N202 E | Однорядный цилиндрический роликоподшипник. Внутреннее кольцо подшипника имеет два борта, наружное — без бортов. Е = Увеличенная грузоподъемность. |
| SA202F | Механически обработанный сепаратор из стали или чугуна, центрируемый по телам качения. |
| SUC202 | Вкладыш из нержавеющей стали для термопластичного подшипникового узла, внутреннее кольцо расширено с обеих сторон, крепится на вал с помощью винтов, уплотнения с обеих сторон. |
| NUP202 | Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, внутреннее — один борт и одно свободное фланцевое кольцо. Основные размеры по DIN 5412-1, относится к подтипу фиксированные подшипники, разъемные, с сепаратором. |
| ASS202N | N = Канавка под стопорное кольцо в наружном кольце |
| UC202L2 | L = массивный сепаратор из лёгкого сплава. |
| AS202D1 | D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется. |
| US202G2 | G2 = установка с нормальным преднатягом. |
| BXRE202 | Е = Увеличенная грузоподъемность. |
| ES202G2 | G2 = установка с нормальным преднатягом. |
| EX202G2 | G2 = установка с нормальным преднатягом. |
| NF202 E | Внутреннем кольце с двойным фланцем, внешнее с одним. Е = Увеличенная грузоподъемность. |
| KH202AE | A = внутренняя модификация конструкции. |
| NH202 E | Е = Увеличенная грузоподъемность. |
| NJ202 E | Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт. Е = Увеличенная грузоподъемность. |
| NP202 E | Е = Увеличенная грузоподъемность. |
| NU202 E | Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Е = Увеличенная грузоподъемность. |
| UC202D1 | D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется. |
| UC202G2 | G2 = установка с нормальным преднатягом. |
| CS202LLU | LLU = Резиновые уплотнения на каждой стороне подшипника. |
| ER202-10 | |
| US202-10 | |
| ES202-10 | |
| EX202-10 | |
| NA202-10 | Игольчатый роликоподшипник с размерами по ISO 15. |
| RB202-10 | |
| SA202-10 | |
| SB202-10 |
Технические характеристики подшипника QJ 202 N2MA

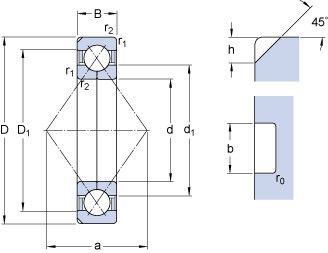

Габаритные размеры
- DВнешний диаметр
- 15мм
- dВнутренний диаметр
- 35мм
- BШирина
- 11мм
- mМасса
- 0.062 кг
Размеры и геометрические характеристики
- Размеры
- 35x15x11мм
- Размер (D1)
- 28.1мм
- Размер (d1)
- 22мм
- bШирина канавки стопорного кольца
- 3мм
- Высота заплечиков (h)
- 2.2мм
Нагрузка и ресурс
- C0Статическая грузоподъемность
- 8.3 кН
- PuПредел усталостной прочности
- 0.355 kN
- CrДинамическая радиальная грузоподъемность
- 12.7 кН
- Частота вращения номинальная
- 22000 об/мин
- nGПредельная частота вращения
- 36000 1/min
Коэффициенты для расчета
- eРасчетный коэффициент
- 0.95
- Y0Расчетный коэффициент
- 0.58
- Y1Расчетный коэффициент
- 0.66
- Y2Расчетный коэффициент
- 1.07
- XРасчетный коэффициент
- 0.6
- kaРасчетный коэффициент
- 1
Присоединительные размеры
- Расстояние до действительного центра опоры (a)
- 18мм
- da min.Размер сопряженных деталей
- 19.2мм
- Da max.Размер сопряженных деталей
- 30.8мм
- ra max.Размер сопряженных деталей
- 0.6мм
- Размер (r1.2 min.)
- 0.6мм
Прочие характеристики
- r0
- 0.5мм
