Шариковый подшипник ICOS-D1B03 TN9
ICOS-D1B03 TN9 — Радиальный шарикоподшипник, импортное производство по ISO стандарту, размер 17x40x12 номер основного исполнения .
Производитель: SKF.
D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется.
Цена по запросу
Цена на подшипник зависит от:
- Фирмы производителя
- Наличия на складе (заказ)
- Модификации подшипника
- Требуемого количества
Технические характеристики подшипника ICOS-D1B03 TN9

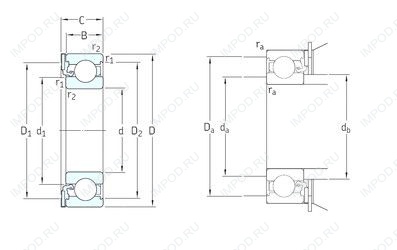

Габаритные размеры
- DВнешний диаметр
- 40мм
- dВнутренний диаметр
- 17мм
- BШирина
- 12мм
- mМасса
- 0.071 кг
- CШирина наружной обоймы
- 14.2мм
Размеры и геометрические характеристики
- r1Монтажная фаска наружного (фланцевого) кольца
- 0.6мм
- Размеры
- 17x40x12мм
- Размер (r2 min.)
- 0.6мм
- Размер (D1)
- 35.6мм
- Размер (d1)
- 24.5мм
- Размер (D2)
- 34.98мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 9.95 кН
- C0Статическая грузоподъемность
- 4.75 кН
- PuПредел усталостной прочности
- 0.2kN
- CrДинамическая радиальная грузоподъемность
- 9.95 кН
- nПредельная частота вращения
- 11000 об/мин
Защита
- Уплотнение
- Имеется
Коэффициенты для расчета
- krРасчетный коэффициент
- 0.025
- f0Расчетный коэффициент
- 13
Присоединительные размеры
- da min.Размер сопряженных деталей
- 21.2
- Da max.Размер сопряженных деталей
- 35.8
- db max.Размер сопряженных деталей
- 24
- ra max.Размер сопряженных деталей
- 0.6
- db min.Размер сопряженных деталей
- 21.2
- da max.Размер сопряженных деталей
- 24.5
Конструкция и исполнение
- iКоличество дорожек качения
- 1шт
Аналоги по размеру 17x40x12
Однорядный цилиндрический роликовый подшипник N203 (AST, CYSD, ISB, ISO, NACHI)
Однорядный цилиндрический роликовый подшипник NJ203 (CYSD, FAG, ISB, ISO, NACHI)
Однорядный цилиндрический роликовый подшипник NU203 (CYSD, ISB, ISO, NACHI, NIS)
Подшипник шариковый радиальный 6-203
Подшипник шариковый радиальный сферический двухрядный с цилиндрическим отверстием внутреннего кольца 5-1203 (ГПЗ-2)
