Шариковый подшипник ICOS-D1B02 TN9
ICOS-D1B02 TN9 — Радиальный шарикоподшипник, импортное производство по ISO стандарту, размер 15x35x11 номер основного исполнения .
Производитель: SKF.
D1 = (Смазка сегмента, код W33) = Смазочная канавка и три отверстия в наружном кольце подшипника. Начиная с = D320 Суффикс D1 не используется.
Цена по запросу
Цена на подшипник зависит от:
- Фирмы производителя
- Наличия на складе (заказ)
- Модификации подшипника
- Требуемого количества
Технические характеристики подшипника ICOS-D1B02 TN9

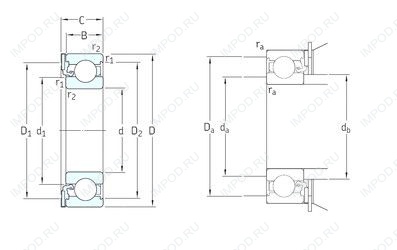

Габаритные размеры
- DВнешний диаметр
- 35мм
- dВнутренний диаметр
- 15мм
- BШирина
- 11мм
- mМасса
- 0.048 кг
- CШирина наружной обоймы
- 13.2мм
Размеры и геометрические характеристики
- r1Монтажная фаска наружного (фланцевого) кольца
- 0.6мм
- Размеры
- 15x35x11мм
- Размер (r2 min.)
- 0.6мм
- Размер (D1)
- 30.8мм
- Размер (d1)
- 21.7мм
- Размер (D2)
- 30.35мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 8.06 кН
- C0Статическая грузоподъемность
- 3.75 кН
- PuПредел усталостной прочности
- 0.16kN
- CrДинамическая радиальная грузоподъемность
- 8.06 кН
- nПредельная частота вращения
- 12000 об/мин
Защита
- Уплотнение
- Имеется
Коэффициенты для расчета
- krРасчетный коэффициент
- 0.025
- f0Расчетный коэффициент
- 13
Присоединительные размеры
- da min.Размер сопряженных деталей
- 19.2
- Da max.Размер сопряженных деталей
- 30.8
- db max.Размер сопряженных деталей
- 21.5
- ra max.Размер сопряженных деталей
- 0.6
- db min.Размер сопряженных деталей
- 19.2
- da max.Размер сопряженных деталей
- 21.7
Конструкция и исполнение
- iКоличество дорожек качения
- 1шт
