Подшипник скольжения GE45 ES-2RS

GE45 ES-2RS — Сферический подшипник скольжения, импортное производство по ISO стандарту, размер 45x68x32 номер основного исполнения GE45.

Производится брендами: AST, CRAFT, ELGES, FBJ, IKO, LS, Rolek, SKF, ZEN.

E = Увеличенная грузоподъемность. S = вариант наружного кольца: цилиндрическое наружное кольцо. 2RS = шарикоподшипники с двухсторонним контактным уплотнением исполнения RS.

В наличии

Цена по запросу

Цена на подшипник зависит от:

Фирмы производителя
Наличия на складе (заказ)
Модификации подшипника
Требуемого количества

Модификации подшипника GE45 ES-2RS

Обозначение	Модификация
GE45	Основное конструктивное исполнение.
GE45N	N = Канавка под стопорное кольцо в наружном кольце
GE45C	С = Необслуживаемые концы стержней, внутренняя резьба.
GE45-SW	S = смазочный паз и три отверстия в наружном кольце подшипника.
GE45-AW	A = Модифицированная внутренняя конструкция. W = Без кольцевой канавки и смазочных отверстий в наружном кольце.
GE45-DO	DO = Поверхность скользящего контакта Сталь / Сталь, внутреннее и наружное кольцо закалены.
GE45XDO	DO = Поверхность скользящего контакта Сталь / Сталь, внутреннее и наружное кольцо закалены.
GE45KRR	KRR = манжетные уплотнения на обеих сторонах (тип R = имеет цинковую внутреннюю и внешнюю крышку. Между крышками на поверхности основания имеется губа манжетного уплотнения NBR).
GE45-AX	A = внутренняя модификация конструкции.
GE45ET/X	E = Увеличенная грузоподъемность. T = Клетка из армированного стекловолокном полиамида.
GE45KPPB4	К = Коническая посадка, конусность 1:12.
GE45ES-2LS	2LS = (сегментное уплотнение, код 2L) = Контактное уплотнение LS с обеих сторон подшипника.
GE45-KRR-B	KRR = Манжетные уплотнения на обеих сторонах (тип R - имеет цинковую внутреннюю и внешнюю крышку. Между крышками на поверхности основания находится губка уплотнения NBR). B = подшипник со сферическим наружным кольцом.
GE45-KTT-B	K = коническое отверстие, конус 1:12. T = Литая защелкивающаяся сепаратор из армированного стекловолокном полиамида.
GE45-KLL-B	K = LL = (Сегментное уплотнение, код 2RU) = Лабиринтные уплотнения с обеих сторон (уплотнение L-типа - все части уплотнения L-типа покрыты цинком с всех сторон для улучшения защиты от коррозии - без трения уплотнения ).
GE45-DO-2RS	Резиновые уплотнения с каждой стороны подшипника.
GE45-HO-2RS	Резиновые уплотнения с каждой стороны подшипника.
GE45-UK-2RS	Резиновые уплотнения с каждой стороны подшипника.
GE45-FO-2RS	Резиновые уплотнения с каждой стороны подшипника.
GE 45EC-2RS	EC = эксцентриковый фиксатор воротника с утопленным внутренним кольцом на одной стороне. 2RS = шарикоподшипники с двухсторонним контактным уплотнением исполнения RS.
GE45XDO-2RS	Резиновые уплотнения с каждой стороны подшипника.
GE45-FW-2RS	FW = (контактный мат для сегмента, код S / P) = поверхность скользящего контакта. Композитный твердый хром / PTFE (полиэфирфторэтилен), широкое внутреннее кольцо. 2RS = манжетные уплотнения с обеих сторон.
GE 45 ET 2RS	Резиновые уплотнения с каждой стороны подшипника.
GE45ET/X-2RS	Резиновые уплотнения с каждой стороны подшипника.
GE 45 TE 2RS	Е = Увеличенная грузоподъемность. 2RS = шарикоподшипники с двухсторонним контактным уплотнением исполнения RS.
GE45TXG3E-2LS	2LS = (сегментное уплотнение, код 2L) = Контактное уплотнение LS с обеих сторон подшипника.
GE45-KRR-B-FA125.5	KRR = Манжетные уплотнения на обеих сторонах (тип R - имеет цинковую внутреннюю и внешнюю крышку. Между крышками на поверхности основания находится губка уплотнения NBR). B = подшипник со сферическим наружным кольцом.

Профессиональная консультация + 7 499 372 16 50

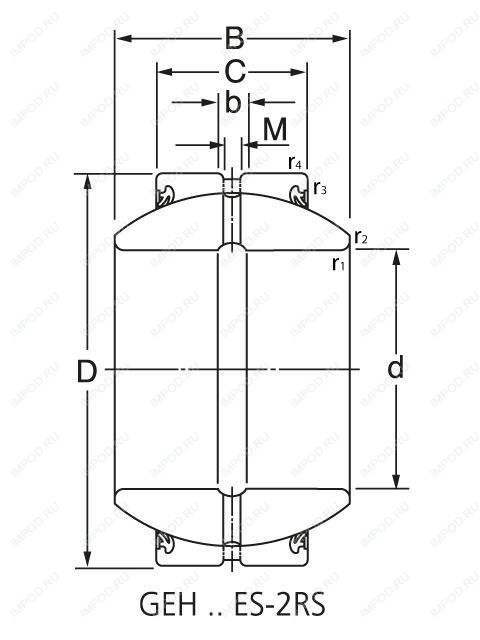

Технические характеристики подшипника GE45 ES-2RS

Габаритные размеры

DВнешний диаметр: 68мм

dВнутренний диаметр: 45мм

BШирина: 32мм

mМасса: 0.46кг

CШирина наружной обоймы: 25мм

Размеры и геометрические характеристики

r1Монтажная фаска наружного (фланцевого) кольца: 1мм

Размеры: 45x68x32мм

Размер (r2 min.): 1мм

bШирина канавки стопорного кольца: 4.6мм

αУгол контакта: 7°

Размер (dk): 60мм

Размер (d1): 50мм

rРадиус наружней фаски: 0.6мм

Нагрузка и ресурс

C₀Статическая грузоподъемность: 637 кН

C_rДинамическая радиальная грузоподъемность: 127.000кН

CДинамическая грузоподъемность: 127 кН

C_0rСтатическая радиальная грузоподъемность: 637.000N

Защита

Уплотнение: Имеется

Коэффициенты для расчета

Удельный коэффициент динамической нагрузки K: 100 Н/мм²

Удельный коэффициент статической нагрузки K0: 500 Н/мм²

Присоединительные размеры

da min.Размер сопряженных деталей: 49.5

D_a min.Размер сопряженных деталей: 62.5

D_a max.Размер сопряженных деталей: 60

ra max.Размер сопряженных деталей: 0.6мм

rb max.Размер сопряженных деталей: 1мм

da max.Размер сопряженных деталей: 50.5

Outer Width (Bo): 25.0000

Max. shaft corner radius. or 45 deg. chamfer (ch1): 0.600

Max. housing corner radius. or 45 deg. chamfer (ch): 1.000

Spherical Diameter (dk or Dk): 60.000

Mis-alignment Angle (a deg.): 7

Конструкция и исполнение

Модификация: подшипник GE45 ES-2RS

Материальная константа KM: 330

Материал: 52100 Chrome steel. or equivalent

Прочие характеристики

b1: 4.6мм

M: 3

Bearing Type: sealed

Inner Width (Bi): 32.0000

b: 4.6

C: 25

r1.2 min: 0.6

r3.4 min: 1

Аналоги по размеру 45x68x32

Подшипник шарнирный 1-ЕШСП45КИ

Подшипник шарнирный ЕШЛТ45

Подшипник скольжения сферический ЕШЛТ45 Ю1Т (ГПЗ-3)

Подшипник комбинированный 5-564808 Л (ГПЗ-3)

Подшипник шариковый радиальный самоцентрирующийся GE 45 BBL (ISB)

Радиальный сферический подшипник скольжения 45FSF68 (NSK)
