Роликовый подшипник C4136K30V
C4136K30V — Тороидальный роликовый подшипник CARB, импортное производство по ISO стандарту, размер 180x300x118 номер основного исполнения 4136.
Производитель: SKF.
Тороидальные подшипники CARB.
V = Увеличенная грузоподъемность, внутренняя модификация конструкции.
Цена по запросу
Цена на подшипник зависит от:
- Фирмы производителя
- Наличия на складе (заказ)
- Модификации подшипника
- Требуемого количества
Модификации подшипника C4136K30V
| Обозначение | Модификация |
|---|---|
| 4136 | Основное конструктивное исполнение. |
| 4136-AW | A = Модифицированная внутренняя конструкция. W = Без кольцевой канавки и смазочных отверстий в наружном кольце. |
| NNU4136-M | Двухрядный цилиндрический роликоподшипник. Коническое отверстие позволяет регулировать внутренний зазор. Имеются масляная канавка и масляное отверстие в центре наружного кольца. M = массивный латунный сепаратор. |
| NNU 4136 M/W33 | Двухрядный цилиндрический роликоподшипник. Коническое отверстие позволяет регулировать внутренний зазор. Имеются масляная канавка и масляное отверстие в центре наружного кольца. W3 = Смазочный паз и три отверстия в наружном кольце подшипника. |
| NNU 4136 K30M/W33 | Двухрядный цилиндрический роликоподшипник. Коническое отверстие позволяет регулировать внутренний зазор. Имеются масляная канавка и масляное отверстие в центре наружного кольца. W3 = Смазочный паз и три отверстия в наружном кольце подшипника. |

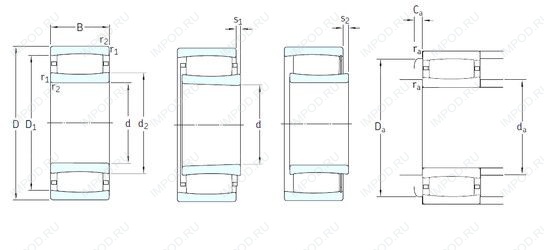

Технические характеристики подшипника C4136K30V
Габаритные размеры
- DВнешний диаметр
- 300мм
- dВнутренний диаметр
- 180мм
- BШирина
- 118мм
- mМасса
- 34.5 кг
- CШирина наружной обоймы
- 118мм
Размеры и геометрические характеристики
- r1Монтажная фаска наружного (фланцевого) кольца
- 3мм
- Размеры
- 180x300x118мм
- Размер (r2 min.)
- 3мм
- Размер (D1)
- 265мм
- Размер (d2)
- 211мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 1760 кН
- C0Статическая грузоподъемность
- 2700 кН
- PuПредел усталостной прочности
- 240kN
- CrДинамическая радиальная грузоподъемность
- 1760 кН
- nПредельная частота вращения
- 220 об/мин
- Частота вращения номинальная
- – об/мин
Защита
- Уплотнение
- Отсутствует
Отклонение, точность вращения
- Допустимое осевое смещение (S1)
- 20
- Допустимое осевое смещение (S2)
- 10.1
Коэффициенты для расчета
- k2Расчетный коэффициент
- 0.11
- k1Расчетный коэффициент
- 0.095
Присоединительные размеры
- da min.Размер сопряженных деталей
- 194
- Da max.Размер сопряженных деталей
- 286
- ra max.Размер сопряженных деталей
- 2.5
- da max.Размер сопряженных деталей
- 223
Конструкция и исполнение
- iКоличество дорожек качения
- 1шт
Аналоги по размеру 180x300x118
Подшипник роликовый сферический 24136 (ISB, SKF)
Подшипник роликовый сферический 24136 CC.C3W33 (SKF)
Подшипник роликовый сферический 24136 CC.C4W33 (SKF)
Подшипник роликовый сферический 24136 CE4C3 (SKF)
Подшипник роликовый сферический 24136 E1 (FAG, SKF)
Подшипник роликовый сферический 24136 E1.C3 (SKF)
