Роликовый подшипник C4134V
C4134V — Тороидальный роликовый подшипник CARB, импортное производство по ISO стандарту, размер 170x280x109 номер основного исполнения 4134.
Производитель: SKF.
Тороидальные подшипники CARB.
V = Увеличенная грузоподъемность, внутренняя модификация конструкции.
Цена по запросу
Цена на подшипник зависит от:
- Фирмы производителя
- Наличия на складе (заказ)
- Модификации подшипника
- Требуемого количества
Модификации подшипника C4134V
| Обозначение | Модификация |
|---|---|
| 4134 | Основное конструктивное исполнение. |
| 4134-AW | A = Модифицированная внутренняя конструкция. W = Без кольцевой канавки и смазочных отверстий в наружном кольце. |
| NNU4134-M | Двухрядный цилиндрический роликоподшипник. Коническое отверстие позволяет регулировать внутренний зазор. Имеются масляная канавка и масляное отверстие в центре наружного кольца. M = массивный латунный сепаратор. |
| NNU 4134 M/W33 | Двухрядный цилиндрический роликоподшипник. Коническое отверстие позволяет регулировать внутренний зазор. Имеются масляная канавка и масляное отверстие в центре наружного кольца. W3 = Смазочный паз и три отверстия в наружном кольце подшипника. |
| NNU 4134 K30M/W33 | Двухрядный цилиндрический роликоподшипник. Коническое отверстие позволяет регулировать внутренний зазор. Имеются масляная канавка и масляное отверстие в центре наружного кольца. W3 = Смазочный паз и три отверстия в наружном кольце подшипника. |
Технические характеристики подшипника C4134V

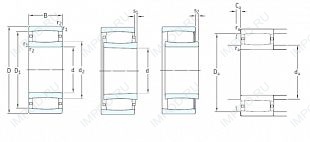

Габаритные размеры
- DВнешний диаметр
- 280мм
- dВнутренний диаметр
- 170мм
- BШирина
- 109мм
- mМасса
- 27 кг
- CШирина наружной обоймы
- 109мм
Размеры и геометрические характеристики
- r1Монтажная фаска наружного (фланцевого) кольца
- 2.1мм
- Размеры
- 170x280x109мм
- Размер (r2 min.)
- 2.1мм
- Размер (D1)
- 251мм
- Размер (d2)
- 200мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 1530 кН
- C0Статическая грузоподъемность
- 2280 кН
- PuПредел усталостной прочности
- 208kN
- CrДинамическая радиальная грузоподъемность
- 1530 кН
- nПредельная частота вращения
- 280 об/мин
- Частота вращения номинальная
- – об/мин
Защита
- Уплотнение
- Отсутствует
Отклонение, точность вращения
- Допустимое осевое смещение (S1)
- 21
- Допустимое осевое смещение (S2)
- 11.1
Коэффициенты для расчета
- k2Расчетный коэффициент
- 0.106
- k1Расчетный коэффициент
- 0.101
Присоединительные размеры
- da min.Размер сопряженных деталей
- 182
- Da max.Размер сопряженных деталей
- 268
- ra max.Размер сопряженных деталей
- 2
- da max.Размер сопряженных деталей
- 209
Конструкция и исполнение
- iКоличество дорожек качения
- 1шт
Аналоги по размеру 170x280x109
Подшипник роликовый сферический 24134 (FAG, ISB)
Подшипник роликовый сферический 24134 BS.C3 (FAG)
Подшипник роликовый сферический 24134 CAME4C3 (FAG)
Подшипник роликовый сферический 24134 CC.C3W33 (FAG)
Подшипник роликовый сферический 24134 E1 (FAG)
Подшипник роликовый сферический 24134 E1.C3 (FAG)
