Роликовый подшипник C4120V/VE240
C4120V/VE240 — Тороидальный роликовый подшипник CARB, импортное производство по ISO стандарту, размер 100x165x65 номер основного исполнения 4120.
Производитель: SKF.
Тороидальные подшипники CARB.
V = Увеличенная грузоподъемность, внутренняя модификация конструкции.
Цена по запросу
Цена на подшипник зависит от:
- Фирмы производителя
- Наличия на складе (заказ)
- Модификации подшипника
- Требуемого количества
Модификации подшипника C4120V/VE240
| Обозначение | Модификация |
|---|---|
| 4120 | Основное конструктивное исполнение. |
| 4120-AW | A = Модифицированная внутренняя конструкция. W = Без кольцевой канавки и смазочных отверстий в наружном кольце. |
| C4120K30V/VE240 | Тороидальные подшипники CARB. К = Коническая посадка, конусность 1:12. |
| C4120-2CS5V/GEM9 | Тороидальные подшипники CARB. 2CS = увеличенная грузоподьемность и Резиновые уплотнения с каждой стороны подшипника. |

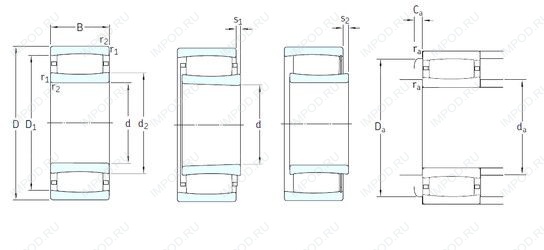

Технические характеристики подшипника C4120V/VE240
Габаритные размеры
- DВнешний диаметр
- 165мм
- dВнутренний диаметр
- 100мм
- BШирина
- 65мм
- mМасса
- 5.3 кг
- CШирина наружной обоймы
- 65мм
Размеры и геометрические характеристики
- r1Монтажная фаска наружного (фланцевого) кольца
- 2мм
- Размеры
- 100x165x65мм
- Размер (r2 min.)
- 2мм
- Размер (D1)
- 148мм
- Размер (d2)
- 120мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 475 кН
- C0Статическая грузоподъемность
- 655 кН
- PuПредел усталостной прочности
- 71kN
- CrДинамическая радиальная грузоподъемность
- 475 кН
- nПредельная частота вращения
- 1300 об/мин
- Частота вращения номинальная
- – об/мин
Защита
- Уплотнение
- Отсутствует
Отклонение, точность вращения
- Допустимое осевое смещение (S1)
- 17.7
- Допустимое осевое смещение (S2)
- 17.7
Коэффициенты для расчета
- k2Расчетный коэффициент
- 0.125
- k1Расчетный коэффициент
- 0.09
Присоединительные размеры
- da min.Размер сопряженных деталей
- 111
- Da max.Размер сопряженных деталей
- 154
- ra max.Размер сопряженных деталей
- 2
- da max.Размер сопряженных деталей
- 135
Конструкция и исполнение
- iКоличество дорожек качения
- 1шт
Аналоги по размеру 100x165x65
Подшипник роликовый радиальный самоцентрирующийся 24120 K30 (ISB)
Сферический роликоподшипник 24120-2CS5/VT143 (SKF)
Сферический роликоподшипник 24120CAE4 (NSK)
Сферический роликоподшипник 24120CAK30E4 (NSK)
Подшипник роликовый радиальный самоцентрирующийся 24120 (ISB)
Сферический роликоподшипник 24120SWRCAg2ME4 (NSK)
