Роликовый подшипник C3980KM

C3980KM — Тороидальный роликоподшипник, импортное производство по ISO стандарту, размер 400x540x106 номер основного исполнения 3980.

Производитель: SKF.

Тороидальные подшипники CARB.

K = коническое отверстие, конус 1:12. М = Механически обработанный латунный сепаратор, центрируемый по роликам.

Цена от:1 028 р.

В наличии

Цена на подшипник зависит от:

Фирмы производителя
Наличия на складе (заказ)
Модификации подшипника
Требуемого количества

Модификации подшипника C3980KM

Обозначение	Модификация
NN3980	Двухрядный цилиндрический роликоподшипник.
NN3980 K	Двухрядный цилиндрический роликоподшипник. К = Коническая посадка, конусность 1:12.
NN3980C1NAP4	Двухрядный цилиндрический роликоподшипник. C1NAP4 = C1NA = Внутренний радиальный зазор без взаимозаменяемости для цилиндрического роликоподшипника. P4 = класс точности ISO P4.
23980 KCW33+H3980	W3 = Смазочный паз и три отверстия в наружном кольце подшипника.
23980 KCW33+AH3980	W3 = Смазочный паз и три отверстия в наружном кольце подшипника.
23980-B-K-MB+H3980	BK = K = коническое отверстие, конус 1:12. D1 = Смазочное отверстие и три отверстия в наружном кольце подшипника.
23980-B-K-MB+AH3980G	80G = G = Втулки подшипника с возможностью смазки.

Профессиональная консультация + 7 499 372 16 50

Технические характеристики подшипника C3980KM

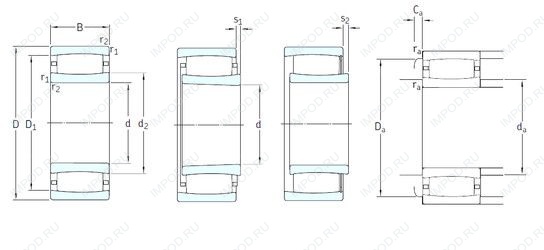

Габаритные размеры

DВнешний диаметр: 540мм

dВнутренний диаметр: 400мм

BШирина: 106мм

mМасса: 68.5 кг

CШирина наружной обоймы: 106мм

Размеры и геометрические характеристики

r1Монтажная фаска наружного (фланцевого) кольца: 4мм

Размеры: 400x540x106мм

Размер (r2 min.): 4мм

Размер (D1): 501мм

Размер (d2): 439мм

Нагрузка и ресурс

CДинамическая грузоподъемность: 2120 кН

C₀Статическая грузоподъемность: 4000 кН

P_uПредел усталостной прочности: 290kN

C_rДинамическая радиальная грузоподъемность: 2120 кН

nПредельная частота вращения: 1300 об/мин

Частота вращения номинальная: 900 об/мин

Защита

Уплотнение: Отсутствует

Отклонение, точность вращения

Допустимое осевое смещение (S1): 21

Коэффициенты для расчета

k2Расчетный коэффициент: 0.098

k1Расчетный коэффициент: 0.13

Присоединительные размеры

da min.Размер сопряженных деталей: 415

D_a min.Размер сопряженных деталей: 487

D_a max.Размер сопряженных деталей: 525

ra max.Размер сопряженных деталей: 3

da max.Размер сопряженных деталей: 461

C_aРазмер сопряженных деталей: 1.8

Конструкция и исполнение

iКоличество дорожек качения: 1шт

Аналоги по размеру 400x540x106

Цилиндрический роликоподшипник 23980E (NACHI)

Цилиндрический роликоподшипник 23980EK (NACHI)

Подшипник роликовый сферический 23980-B-MB (FAG)

Подшипник роликовый сферический 23980 (ISB, NTN)

Подшипник роликовый сферический 23980CC/W33 (SKF)

Подшипник роликовый сферический 23980MBW33 (AST, NIS, NKE)
