Роликовый подшипник C3138V
C3138V — Тороидальный роликоподшипник, импортное производство по ISO стандарту, размер 190x320x104 номер основного исполнения .
Производитель: SKF.
Тороидальные подшипники CARB.
V = Увеличенная грузоподъемность, внутренняя модификация конструкции.
Цена по запросу
Цена на подшипник зависит от:
- Фирмы производителя
- Наличия на складе (заказ)
- Модификации подшипника
- Требуемого количества

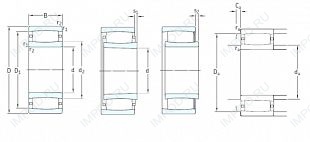

Технические характеристики подшипника C3138V
Габаритные размеры
- DВнешний диаметр
- 320мм
- dВнутренний диаметр
- 190мм
- BШирина
- 104мм
- mМасса
- 34.5 кг
- CШирина наружной обоймы
- 104мм
Размеры и геометрические характеристики
- r1Монтажная фаска наружного (фланцевого) кольца
- 3мм
- Размеры
- 190x320x104мм
- Размер (r2 min.)
- 3мм
- Размер (D1)
- 289мм
- Размер (d2)
- 228мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 1700 кН
- C0Статическая грузоподъемность
- 2550 кН
- PuПредел усталостной прочности
- 224kN
- CrДинамическая радиальная грузоподъемность
- 1700 кН
- nПредельная частота вращения
- 190 об/мин
- Частота вращения номинальная
- – об/мин
Защита
- Уплотнение
- Отсутствует
Отклонение, точность вращения
- Допустимое осевое смещение (S1)
- 19
- Допустимое осевое смещение (S2)
- 9.1
Коэффициенты для расчета
- k2Расчетный коэффициент
- 0.115
- k1Расчетный коэффициент
- 0.096
Присоединительные размеры
- da min.Размер сопряженных деталей
- 204
- Da max.Размер сопряженных деталей
- 306
- ra max.Размер сопряженных деталей
- 2.5
- da max.Размер сопряженных деталей
- 267
Конструкция и исполнение
- iКоличество дорожек качения
- 1шт
Аналоги по размеру 190x320x104
Подшипник роликовый сферический 23138 (ISB, SKF)
Подшипник роликовый сферический 23138 CC.C3W33 (SKF)
Подшипник роликовый сферический 23138 E1A.M.C3 (SKF)
Подшипник роликовый сферический 23138 E1A.K.M.C3 (SKF)
Подшипник роликовый сферический 23138 CKE4 (NSK, SKF)
Подшипник роликовый сферический 23138 CCK.C3W33 (SKF)
