Подшипник шариковый C 3024 K + AHX 3024
C 3024 K + AHX 3024 — Тороидальный роликоподшипник CARB® на стяжной втулке, импортное производство по ISO стандарту, размер 180x115x60 номер основного исполнения C3024.
Производитель: SKF.
Тороидальные подшипники CARB.
H = высокая, узкая каретка для двухрядного шарикоподшипника и направляющей в сборе.
Цена от:16 880 р.
Цена на подшипник зависит от:
- Фирмы производителя
- Наличия на складе (заказ)
- Модификации подшипника
- Требуемого количества
Модификации подшипника C 3024 K + AHX 3024
| Обозначение | Модификация |
|---|---|
| C 3024 | Тороидальные подшипники CARB. |
| C 3024 K | Тороидальные подшипники CARB. К = Коническая посадка, конусность 1:12. |
| C 3024 V | Тороидальные подшипники CARB. V = Увеличенная грузоподъемность, внутренняя модификация конструкции. |
| C 3024 KV | Тороидальные подшипники CARB. К = Коническая посадка, конусность 1:12. |

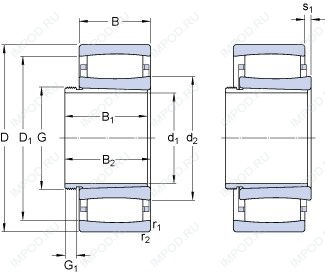

Технические характеристики подшипника C 3024 K + AHX 3024
Габаритные размеры
- DВнешний диаметр
- 180мм
- dВнутренний диаметр
- 180мм
- BШирина
- 60мм
- mМасса
- 4.6 кг
Размеры и геометрические характеристики
- Размеры
- 180x115x60мм
- Размер (D1)
- 166мм
- Размер (d1)
- 115мм
Нагрузка и ресурс
- C0Статическая грузоподъемность
- 530 кН
- PuПредел усталостной прочности
- 55 kN
- CrДинамическая радиальная грузоподъемность
- 375 кН
- Частота вращения номинальная
- 3000 об/мин
- nGПредельная частота вращения
- 4300 1/min
Коэффициенты для расчета
- k1Коэффициент отклонения
- 0.111
- Рабочий коэффициент подачи k2
- 0.109
Присоединительные размеры
- Резьба (G)
- M 130x2
- da min.Размер сопряженных деталей
- 124.6мм
- Da min.Размер сопряженных деталей
- 160мм
- Da max.Размер сопряженных деталей
- 170мм
- ra max.Размер сопряженных деталей
- 2мм
- Ca min.Размер сопряженных деталей
- 0.9мм
- da max.Размер сопряженных деталей
- 148мм
- Размер (r1.2 min.)
- 2мм
Прочие характеристики
- d2
- 138мм
- B1
- 60мм
- s1
- 10.6мм
- G1
- 130мм
