Шариковый подшипник 6308-2ZNR

Подшипник 6308-2ZNR

6308-2ZNR — Подшипник однорядный шариковый радиальный, импортное производство по ISO стандарту, размер 40x90x23 номер основного исполнения 6308.

Производится брендами: NKE, SKF.

Стопорное кольцо и проточка под него в наружном кольце подшипника.

В наличии

Цена по запросу

Цена на подшипник зависит от:

  • Фирмы производителя
  • Наличия на складе (заказ)
  • Модификации подшипника
  • Требуемого количества

Модификации подшипника 6308-2ZNR

ОбозначениеМодификация
6308

Основное конструктивное исполнение.

S6308
W6308
6308E

Е = Увеличенная грузоподъемность.

6308LB

LB - массивный сепаратор из лёгкого сплава, центрирование по внутреннему кольцу.

HC6308
6308EE

Е = Увеличенная грузоподъемность.

M6308B

B = однокомпонентное ребристое внутреннее кольцо.

6308LU

LU = RS1 (SKF) = шариковый подшипник с трущим уплотнением с одной стороны. Уплотнение обычно состоит из шайбы из листовой стали и прорезиненной ткани.

6308DD

DD = резиновые уплотнения на каждой стороне подшипника.

6308UU

Резиновое уплотнение на каждой стороне подшипника.

6308VV

V = Увеличенная грузоподъемность, внутренняя модификация конструкции.

6308 N

N = Канавка под стопорное кольцо в наружном кольце

6308BI

B = однокомпонентное ребристое внутреннее кольцо.

6308ZE

Е = Увеличенная грузоподъемность.

6308LH

L = массивный сепаратор из лёгкого сплава.

6308-Z

Металлический экран с одной стороны.

6308-RZ

R = Наружное кольцо с фланцем .

6308-RS

R = Наружное кольцо с фланцем .

6308 2Z

2Z = Металлические шайбы с каждой стороны подшипника.

6308DDU

DDU = резиновые уплотнения на каждой стороне подшипника.

6308NRZ

Стопорное кольцо и проточка под него в наружном кольце подшипника.

6308SEE

S = смазочный паз и три отверстия в наружном кольце подшипника.

SS 6308
6308T1X

T = Механически обработанный сепаратор из текстолита, центрируемый по телам качения.

6308NKE

К = Коническая посадка, конусность 1:12.

6308LLH

LL = Лабиринтные уплотнения с обеих сторон (уплотнение L-типа - все части уплотнения L-типа покрыты цинком с всех сторон для улучшения защиты от коррозии - без трения уплотнения ). H = Штампованный защелкивающийся стальной сепаратор, закаленный.

6308LLB

LLB = Уплотнение из синтетического каучука бесконтактного типа.

6308 NR

Стопорное кольцо и проточка под него в наружном кольце подшипника.

6308ZZE

ZZ = Два металлических экрана.

6308NSE

S = смазочный паз и три отверстия в наружном кольце подшипника.

6308 ZZ

ZZ = Два металлических экрана.

AC-6308
6308LLU

LLU = Резиновые уплотнения на каждой стороне подшипника.

EC-6308
6308-Z-N

Металлический экран с одной стороны.

6308-RS2

S2 = Кольца подшипника стабилизированы для рабочих температур до + 250 С.

6308NRZZ

ZZ = Два металлических экрана.

6308-RS1

S1 = Кольца подшипника стабилизированы для рабочих температур до + 200 С.

M6308BZZ

ZZ = Два металлических экрана.

6308ZENR

Стопорное кольцо и проточка под него в наружном кольце подшипника.

P6308-GB

G = Однорядный радиально-упорный шарикоподшипник для универсального парного монтажа. Два подшипника, установленные по 0-образной или Х-образной схеме, будут иметь определенный осевой зазор в домонтажном состоянии.

P6308-SB

S (Сегментное уплотнение, код 2L) = кулачковый толкатель, Camrol, герметичная версия. B = шестигранное отверстие ,заменяет шлиц отвертки в конце фланца штока.

6308LUNR

LU = RS1 (SKF) = шариковый подшипник с трущим уплотнением с одной стороны. Уплотнение обычно состоит из шайбы из листовой стали и прорезиненной ткани.

S6308-2Z

2Z = Металлические шайбы с каждой стороны подшипника.

6308-2RU

Манжетное бесконтактное уплотнение с обеих сторон.

6308-2RS

Резиновые уплотнения с каждой стороны подшипника.

6308ZZD2

ZZ = Два металлических экрана.

W6308-ZZ

ZZ = Два металлических экрана.

6308-2RD

R = Наружное кольцо с фланцем .

Профессиональная консультация + 7 499 372 16 50

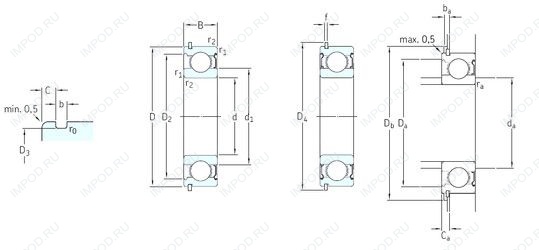

Технические характеристики подшипника 6308-2ZNR

Габаритные размеры

DВнешний диаметр
90мм
dВнутренний диаметр
40мм
BШирина
23мм
mМасса
0.632 кг
CШирина наружной обоймы
23мм

Размеры и геометрические характеристики

Размер (C)
3.28мм
r1Монтажная фаска наружного (фланцевого) кольца
1.5мм
Размеры
40x90x23мм
Размер (r2 min.)
1.5мм
Размер (d1)
56.1мм
Размер (D2)
96.5мм
Размер (f)
2.46мм
Размер (D3)
86.79мм
Размер (D4)
96.5мм
Размер (r0 max.)
0.6мм
Размер (D1)
86.79мм

Нагрузка и ресурс

CДинамическая грузоподъемность
40.8 кН
C0Статическая грузоподъемность
24 кН
PuПредел усталостной прочности
1.02kN
CrДинамическая радиальная грузоподъемность
40.8 кН
nПредельная частота вращения
7500 об/мин
Частота вращения номинальная
17000 об/мин

Защита

Уплотнение
Имеется

Коэффициенты для расчета

krРасчетный коэффициент
0.03
f0Расчетный коэффициент
13

Присоединительные размеры

da min.Размер сопряженных деталей
3
Da max.Размер сопряженных деталей
81
ra max.Размер сопряженных деталей
1.5
da max.Размер сопряженных деталей
56
Db min.Размер сопряженных деталей
98
Ca max.Размер сопряженных деталей
5.74
ba min.Размер сопряженных деталей
5.74
Расстояние до действительного центра опоры (a)
3.28мм

Конструкция и исполнение

iКоличество дорожек качения
1шт

Другие размеры

Размер (b)
2.7мм

Аналоги по размеру 40x90x23

Однорядный цилиндрический роликовый подшипник NU308 (CRAFT, FAG, FBJ, ISB, ISO)

Однорядный цилиндрический роликовый подшипник NJ308 (CRAFT, CYSD, FAG, FBJ, ISB)

Подшипник шариковый радиальный 6-308 (ГПЗ-1. ГПЗ-3)

Подшипник шариковый радиальный 4-308 (ГПЗ-8)

Подшипник роликовый сферический 20308 (FAG, ISO, SIGMA)

Подшипник роликовый сферический 21308 (ISB, SKF)
