Роликовый подшипник 30220J2/DF
30220J2/DF — Однорядный конический роликовый подшипник, импортное производство по ISO стандарту, размер 100x180x74 номер основного исполнения 30220.
Производитель: SKF.
Комплект подшипников расположенных лицом к лицу, дуплексная Х-образная пара.
Цена по запросу
Цена на подшипник зависит от:
- Фирмы производителя
- Наличия на складе (заказ)
- Модификации подшипника
- Требуемого количества
Модификации подшипника 30220J2/DF
| Обозначение | Модификация |
|---|---|
| 30220 | Основное конструктивное исполнение. |
| 30220J | J = Сепаратор стальной штампованный незакалённый. |
| 30220A | A = внутренняя модификация конструкции. |
| 30220F | Механически обработанный сепаратор из стали или чугуна, центрируемый по телам качения. |
| 30220U | |
| 30220JR | R = Наружное кольцо с фланцем . |
| E30220J | J = Сепаратор стальной штампованный незакалённый. |
| 30220-XL | X = Внешние размеры, соответствующие международным стандартам. L = массивный сепаратор из лёгкого сплава. |
| 30220 J2 | J = Сепаратор стальной штампованный незакалённый. |
| 30220UDF | Комплект подшипников расположенных лицом к лицу, дуплексная Х-образная пара. |
| 430220XU | X = Внешние размеры, соответствующие международным стандартам. |
| HR30220J | J = Сепаратор стальной штампованный незакалённый. |
| 30220J/DF | Комплект подшипников расположенных лицом к лицу, дуплексная Х-образная пара. |
| 4T-30220DFC3 | C3 = Радиальный внутренний зазор больше нормального. |
| 30220-A-N11CA | CA = Цельный обработанный латунный сепаратор, двойной зуб, удерживающие фланцы на внутреннем кольце и направляющем кольце, центрированные на внутреннем кольце. |
| 46T30220JR/67 | R = Наружное кольцо с фланцем . |
| X30220/Y30220 | Y = Штампованный латунный сепаратор, центрируемый по телам качения. |
| X30220M/Y30220M | Y = Штампованный латунный сепаратор, центрируемый по телам качения. |
| 30220-A-DF-A250-280 | Комплект подшипников расположенных лицом к лицу, дуплексная Х-образная пара. |
| 30220-A-DF-A180-220 | A1 = Конический роликовый подшипник однорядный |
| 30220-A-DF-A220-270 | Комплект подшипников расположенных лицом к лицу, дуплексная Х-образная пара. |

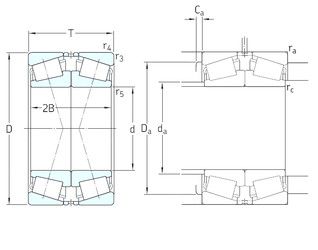

Технические характеристики подшипника 30220J2/DF
Габаритные размеры
- DВнешний диаметр
- 180мм
- dВнутренний диаметр
- 100мм
- BШирина
- 74мм
- mМасса
- 7.6 кг
Размеры и геометрические характеристики
- TМонтажная высота в сборе
- 74мм
- Размеры
- 100x180x74мм
- Размер (2B)
- 68мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 418 кН
- C0Статическая грузоподъемность
- 640 кН
- PuПредел усталостной прочности
- 72kN
- CrДинамическая радиальная грузоподъемность
- 418 кН
- nПредельная частота вращения
- 3600 об/мин
- Частота вращения номинальная
- 2200 об/мин
Защита
- Уплотнение
- Отсутствует
Коэффициенты для расчета
- eРасчетный коэффициент
- 0.43
- Y0Расчетный коэффициент
- 1.6
- Y1Расчетный коэффициент
- 1.6
- Y2Расчетный коэффициент
- 2.3
Присоединительные размеры
- Da min.Размер сопряженных деталей
- 157
- Da max.Размер сопряженных деталей
- 168
- ra max.Размер сопряженных деталей
- 2
- Размер (r3 min.)
- 2.5мм
- Размер (r4 min.)
- 2.5мм
- da max.Размер сопряженных деталей
- 116
- Размер (r5 min.)
- 1мм
- Ca max.Размер сопряженных деталей
- 5
- rc max.Размер сопряженных деталей
- 1
Конструкция и исполнение
- iКоличество дорожек качения
- 2шт
